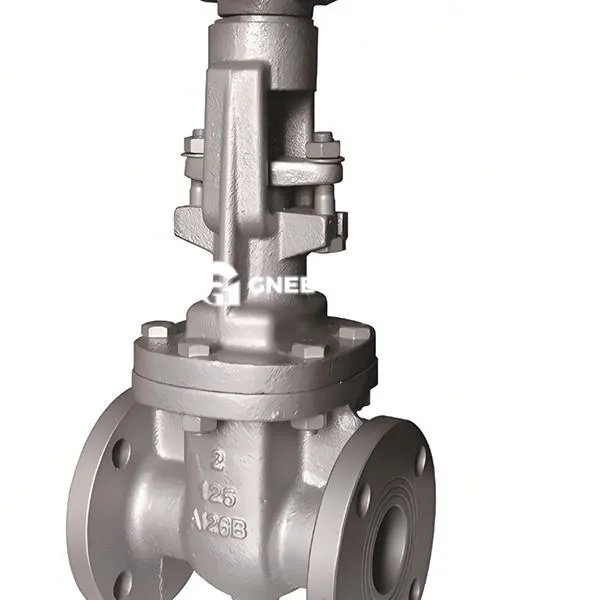

Parallelle schuifpoortkleppenBeschrijving
Core ontwerp
Parallel dubbele poortstructuur: de poort neemt een dubbele poort parallel schuifontwerp aan en realiseert bidirectionele cutoff door mechanische geforceerde afdichting of gemiddelde druk zelfbehandeling. Het afdichtoppervlak is parallel aan de vloeistofrichting, waardoor de directe erosie van het afdichtoppervlak met het medium wordt verminderd.
Zelfafdeling en geforceerd afdichting: bij het sluiten wordt de poort geperst door externe kracht (gedwongen afdichting) of de middelgrote druk wordt gebruikt om de poort te duwen om de klepstoel te passen (zelfafdrijvend), wat geschikt is voor verschillende werkomstandigheden.
Materiaal en proces
Vals lichaamsmateriaal : Meestal gegoten staal (zoals WCB, LCB) of gesmeed staal, met een drukweerstandsgrade die pn1.6 ~ 6,4 MPa bedekt (overeenkomstige temperatuur -29 ~ 600 graden) .
SEALENDE VERWACHTEN VAN DE VERPLANDS: De poort- en klepstoelafdichtoppervlak zijn gelast met stelliet kobaltgebaseerde legering of gespoten met gecementeerde carbide, met een hardheid van HRC50 ~ 60, en de slijtvastheid en oxidatieprestaties met hoge temperatuur zijn aanzienlijk verbeterd12.
Prestatievoordelen
SEELBINDAKKEN
Double Gate Compensation Design : De opening tussen de dubbele poorten wordt automatisch aangepast door veren of wiggen om verwerkingsfouten en thermische vervorming te compenseren. De afdichtingsoppervlak is groter dan of gelijk aan 98% en het lekkage is lager dan 0. 0 1%. Design met lage stroomweerstand : Full-boring stroomkanaal, stroomweerstandscoëfficiënt minder dan of gelijk aan 0,08, geschikt voor high-flow medium (zoals stoom, olieproducten) .
Operatie Gemak
Rising stengel externe draadstructuur : de klepstam kan visueel worden verhoogd en verlaagd (stijgend stengelontwerp), wat handig is voor het beoordelen van de klepopening, en het rollen wordt gebruikt om het openings- en slotkoppel te verminderen (handmatig bedieningskoppel minder dan of gelijk aan 200 n · m). Multi-drive modus : ondersteunt handleiding, versnellingsaandrijving, elektrische of pneumatische aandrijving en is geschikt voor speciale installatieomgevingen zoals ondergrondse klepputten .
Parallelle schuifpoortkleppen specificatie
|
Ontwerp en productie
|
API6D JB/T5298
|
|
Face-to-face dimensie
|
ASME B16.10 JB/T5298
|
|
Verbinding eindigt
|
ASME B16.5 ASME B16.47 JB/79
|
|
Inspectie & test
|
ISO5208 API598 BS6755 JB/T5298
|
|
Drukklasse
|
15 0 lb 300lb 1.6MPA 2.5MPA 4.0MPA 6.4MPA
|
|
Hoofdmateriaal
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Dienst
|
Water / olievergoederen / stoom / gas / zuur enz.
|
Parallelle schuifpoortkleppen
Toepassingen
Petrochemical Industry: Medium Cutoff van pijpleidingen op hoge temperatuur en hogedruk (minder dan of gelijk aan 600 graden, PN6,4 MPa), zoals de inlaat en uitlaat van de reactor van de raffinaderiereenheid. Power en gemeentelijk administratie: stoompijpleidingnetwerk, waterbehandelingssysteem en begraven pijpleiding (vereiste anti-corrosie-coating), die na langdurig gebruik flexibel kan worden geopend en gesloten.
Selectietips
SEALENDE FORM: Double Gate Forced afdichtingsstructuur heeft de voorkeur voor medium dat deeltjes bevat (zoals kolenslurry, riolering) om jammen te voorkomen.
Voor werkomstandigheden op hoge temperatuur (groter dan of gelijk aan 400 graden), wordt het aanbevolen om hard legeringsafdichtoppervlak + elastische poort te kiezen om thermische expansie te compenseren.
Connection-methode: flange-verbinding (GB/T9113-standaard) wordt gebruikt voor conventionele pijpleidingen, en socket las of butt-las-uiteinden kunnen worden geselecteerd voor hogedrukscènes
