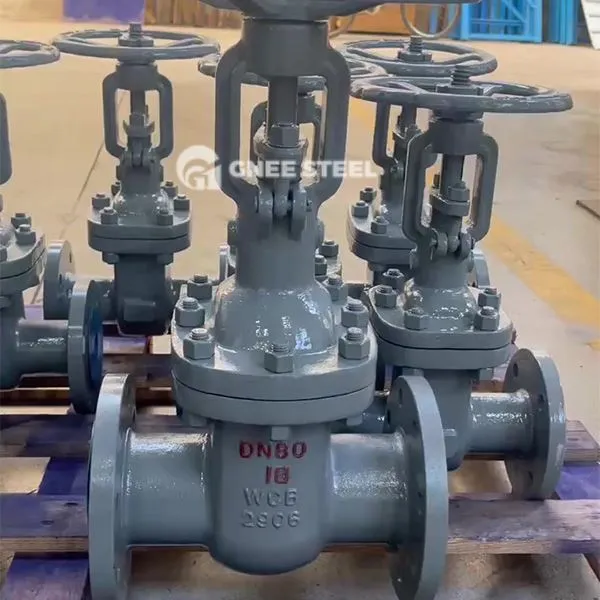

Parallelle poortkleppen

Parallelle poortklep is een klep waarvan het poortafdichtingsoppervlak loodrecht staat op de pijpleidingas. De openings- en slotonderdelen (poort) realiseren medium aan-off controle door verticale tillen en verlagen beweging. Het is geschikt voor volledige open of volledige gesloten toestand en wordt niet gebruikt voor stroomregelgeving. De kernstructuur omvat:

Gate: Het is verdeeld in enkele poort (met stuwkrachtwig of veerpreload) en dubbele poort (parallelle structuur met dubbele plaat, vooraf ingedrukt en verzegeld door de veer of mechanisch apparaat).
Afdichtoppervlak: Hard afdichting maakt gebruik van metaaloppervlak (zoals 1CR13, Stelliet 6) en zachte afdichting maakt gebruik van rubber of polytetrluorethyleen (PTFE).
Achterstation (de klepstam is verbonden met de handwiel/elektrische actuator om de poort aan te drijven om op te staan ​​en te dalen.



Parallelle poortkleppen



Toepasselijke scenario's en beperkingen
‌
Voordeel scenario's‌:
‌ Hoge temperatuur en hogedrukmedia‌: het harde afdichtingstype is geschikt voor stoom-, olie- en gaspijpleidingen (temperatuurweerstand kleiner dan of gelijk aan 600 graden).
‌Frequente openings- en sluitingsvereisten‌: dubbele poortstructuur vermindert de slijtage van de afdichtingsoppervlak en verlengt de levensduur van de services‌.
‌
Beperkingen:
‌ Niet van toepassing voor het reguleren van Flow‌: gedeeltelijke opening is gevoelig voor vortex, wat leidt tot erosie van GATE en VLEP STEAT‌.
‌ Deelbevattende media‌: het harde afdichtingstype is vereist, zachte afdichting kan gemakkelijk worden bekrast door deeltjes en fails‌.
‌
Typische toepassingen‌:
‌Energy Industry‌: raffinage ruwe oliepijpleiding, koelwatersysteem van kerncentrales.
‌ Merende engineering‌: rioolwaterzuiveringsinstallatie snijdt slurry af, slakwatermengsels vloeistof‌
