API 602 flensafsluiters zijn afsluiters met flensverbindingen, wat het meest voorkomende type verbinding is. Flensafsluiters zijn stabiel en betrouwbaar bij gebruik in pijpleidingen, waardoor ze ideaal zijn voor toepassingen met hoge druk. Het openings- en sluitmechanisme van een flensafsluiter bestaat uit een afsluiter die loodrecht op de vloeistofrichting beweegt. Afsluiters kunnen alleen volledig worden geopend of gesloten en zijn niet geschikt voor regeling of smoring. De afsluiter heeft twee afdichtingsoppervlakken, die doorgaans een wigvorm vormen, waarbij de wighoek varieert op basis van de klepspecificaties, meestal rond de 50 graden. Dit ontwerp is geschikt voor media met gematigde temperaturen tot 252 graden Fahrenheit.
API 602 gesmede afsluiter specificatie
| Ontwerpstandaard | API 602.ASME B 16.34 |
| Druk/Temperatuur Grafiek | ASME B16.34 |
| Face to face-dimensie | VIHUNG-standaard |
| Teststandaard | API-versie 598 |
| Flensdetails | ASME B16.5 TOT 4", DIN / BS IS JIS |
| Details van stomplassen | ASME B16.25 |
| Details van socket weld-uiteinden | ASME B16.11 |
| Geschroefde einddetails | ASME B1.20.1 |
| Maatbereik | 1/2" - 4"(DN15 -DN100) |
| ASME-klasse | Klas 150 tot 4500 |
| Materialen | A105.LF2.F5.F11.F22.F304/ F304L.F316/ F316L, F347.Monel |
| Versieringen | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stellied of Hardfaced |
| Loopt af | Flenseinden, stomplaseinden, socket weld-einden, schroefeinden |
| Operatie | Handmatig |

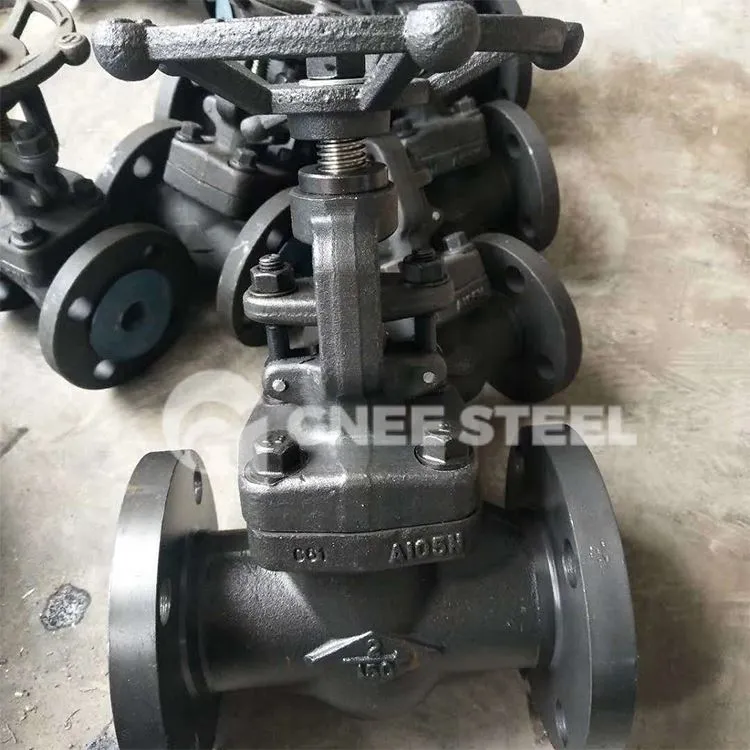

API 602 gesmede stalen klep
Verschil tussen gesmede stalen afsluiter en gegoten stalen afsluiter:
De kwaliteit van gesmede stalen afsluiters is superieur aan die van gegoten stalen afsluiters. Ze kunnen grote impactkrachten weerstaan en hun mechanische eigenschappen zoals plasticiteit en taaiheid zijn ook hoger vergeleken met gegoten stalen onderdelen. Hun nominale diameter is echter relatief klein, over het algemeen onder DN50.
Gegoten stalen afsluiters hebben relatief lagere drukwaarden, vaak gebruikt met nominale drukken zoals PN16, PN25, PN40 en 150LB-900LB. Gesmede stalen afsluiters hebben hogere drukwaarden: PN100, PN160, PN320, 1500LB-3500LB, enzovoort.
Gegoten staal wordt voornamelijk gebruikt voor het vervaardigen van onderdelen met complexe vormen die moeilijk te smeden zijn of een hoge sterkte en plasticiteit vereisen. Gieten omvat vloeibaar gieten, terwijl smeden een plastisch vervormingsproces is. Gesmede componenten profiteren van een verbeterde interne structuur, betere mechanische eigenschappen en een uniforme korrelstructuur. Kritische componenten vereisen vaak smeden vanwege deze voordelen, omdat gieten kan leiden tot weefselsegregatie en structurele defecten. Gieten blijft echter voordelig voor het vormen van complexe vormen waarbij smeden onpraktisch of te duur is.
