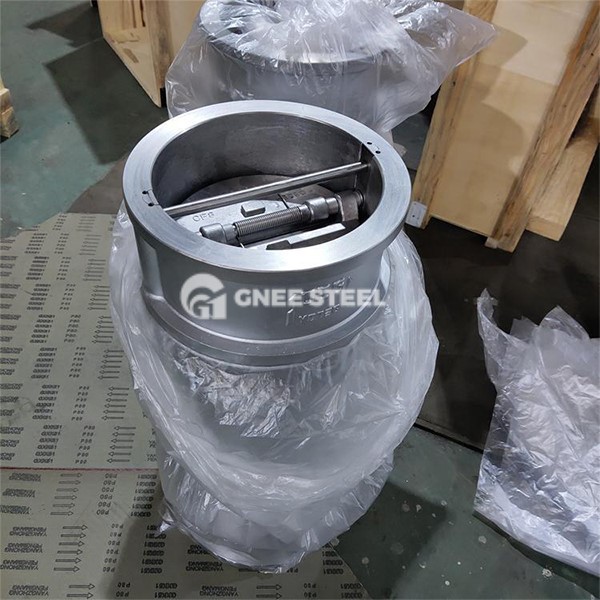

Wafeltype Klep
Beschrijving
Wafer -terugslagklep is een automatische klep die de klepschijf aandrijft om de stroom van het medium zelf te openen en te sluiten. Het wordt gebruikt om te voorkomen dat het medium terug stroomt, de pomp omkeert en de drukverlichting van de container is uit de hand gelopen. Het neemt een wafelverbindingstructuur aan en is bevestigd tussen de pijpflenzen door flenzen of bouten. Het heeft de kenmerken van klein formaat, lichtgewicht en handige installatie. Het is geschikt voor pijplijnsystemen met beperkte ruimte.
Kernstructuur en type
Structureel type: lifttype (H71 -type): de klepschijf beweegt op en neer langs de verticale as, vertrouwend op de gemiddelde druk om te openen, en de veer helpt bij het sluiten. Het is geschikt voor scènes met een kleine diameter (DN15 ~ 350 mm); Swingtype (H44-type): de klepschijf roteert rond de scharnieras, die geschikt is voor low-flow pijpleidingen met een grote diameter (DN50 ~ 1200 mm), met een lage stroomweerstand en een kleine sluitingsimpact; Butterfly dubbele schijf (H76 -type): het ontwerp met dubbele schijf wordt gecombineerd met veerbuffering, met snelle sluitingssnelheid (<1 second), which significantly reduces the water hammer effect.
Key componenten:
Body Material: roestvrij staal (304\/316L), koolstofstaal (WCB\/WCC) of lage temperatuurstaal (LCB), geschikt voor verschillende media en omgevingen;
SEALENDE TECHNOLOGIE: metalen harde afdichting (gelaste stellietlegering) of elastische zachte afdichting (PTFE\/grafiet), voldaan aan ANSI -klasse V\/VI -leknormen.
Wafeldetype Checkklep Specificatie
|
Klepontwerp |
: API 594 \/ API 600 (ISO 10434) \/ API 6D (ISO 14313) \/ API 602 \/ API 603 \/ API 608 \/ API 609 \/ IS 780 \/ BS 1414 \/ BS 14846 \/ BS 1868 \/ BS 1873 \/ BS 5351 \/ ASME B 16.34 (BS 5351) \/ DIN 3351) \/ DIN 3357 |
||
|
Druktest |
: API 598 \/ API 600 \/ API 6D |
||
|
Gezicht tot aangezicht |
: Ansi B 16.10 |
||
|
Eindverbinding |
: Geschroefd volgens BSP\/BSPT\/NPT, las volgens SW\/BW, flens volgens RF\/RTJ |
||
|
Flensaansluiting |
: ANSI B 16.5 (For NPS≤24) / ANSI B 16.47 SERIES B, ANSI 16.47 SERIES A, MSS SP-44 (For NPS >24) |
||
|
Kont lasuiteinde |
: Ansi B 16.25 |
||
|
Socket -lasuiteinde |
: Ansi B 16.11 |
||
|
Geschroefd uiteinde |
: ANSI B 1.20.1 (BSP\/NPT) |
||
|
Wanddikte |
: API 600 \/ BS 1868 |
||
|
Drukbeoordeling |
: Volgens ANSI 125#, 150#, 300#, 400#, 600#, 800#, 900#, 1500#, 2500# |
||
|
Engineering -optie |
: Gear geëxploiteerd, elektrisch geactiveerd, pneumatisch actuate |
||
|
Maatbereik |
: Volgens NPS 2 "- 48" |
||
Wafeltype Klep
Voordelen
Anti-water hamerontwerp: veerbuffer (zoals de dubbele veerstructuur in patent CN 222798224 U) of vlinder dubbele flap afleiding wordt gebruikt om de impact van de terugstroom te verminderen en de levensduur van de klep te verlengen;
Compact en efficiënt: de structurele lengte is slechts 1\/3 van de traditionele flensklep en het gewicht wordt verminderd met 40%~ 60%, waardoor de installatieruimte wordt bespaard;
Snelle respons: de sluitingstijd van de klepklep kan worden geregeld binnen 0. 3 ~ 1 tweede om te voorkomen dat de terugstroom van het medium systeemdrukschommelingen veroorzaakt.
Sollicitatie
Gemeentelijke watervoorziening en drainage: voorkom de achterstroom van het medium nadat de waterpomp is uitgeschakeld om de veiligheid van de pompunit te beschermen;
Petrochemisch: eenrichtingsstroomregeling van de inlaat- en uitlaatpijpleidingen van het hogedrukreactieapparaat;
Cryogene engineering: anti-backflow van vloeibaar aardgas (LNG) transmissiesysteem;
Power System: voorkom stoomrugstroom in de waterpijpleiding van de ketelvoeding.
