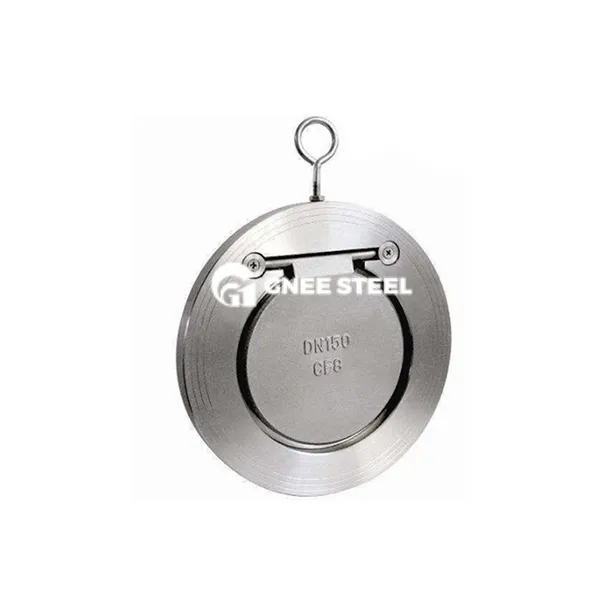

Roestvrijstalen wafer swingklep

Roestvrijstalen wafelklep is een automatische klep die de opening en sluiting van de klepschijf regelt door de kracht die wordt gegenereerd door de stroom van het medium zelf. Het wordt speciaal gebruikt om de terugstroom van het medium in de pijplijn te voorkomen en heeft de dubbele kenmerken van waferverbinding en swingstructuur. De kernfuncties zijn omvatten:

Medium terugstroming voorkomen: zorgen voor eenrichtingsstroom vloeistof om schade aan pompen, containers en andere apparatuur als gevolg van terugstroom te voorkomen;

Automatisch openen en sluiten: er is geen extern vermogen vereist, afhankelijk van vloeistofdruk en klepschijf Deadweight om actie te bereiken.

Werkprincipe
Voorwaartse stroom: de middelgrote druk duwt de klepflap om rond de as te roteren om te openen en de vloeistof gaat soepel voorbij; Omgekeerde stroom: wanneer de gemiddelde druk verdwijnt of omkeert, sluit de klepflap snel onder de werking van de zwaartekracht (of veerkracht) om de omgekeerde stroom te blokkeren.

1. Werkdruk: 1. 0 mpa/1.6mpa/2.5mpa

2. Werktemperatuur: nbr: 0 diploma -+80 diploma epdm: -10 diploma -+120 graad viton: -20 graad -+180 diploma

3. Face to Face volgens ANSI 125/150

4. Flens volgens en 1092-2, ANSI 125/150 etc.

5. Testen: DIN3230, API598

6. Medium: zoet water, zeewater, voedselspullen, allerlei olie, zuur, alkalische vloeistof etc.

Kernfuncties

• ‌Corrosie Resistance‌: roestvrij staalmateriaal is geschikt voor sterk corrosieve media (zoals salpeterzuur, azijnzuur) en omgevingen op hoge temperatuur‌; ‌
• Ontwerp van de lage stroomweerstand ‌: De structuur met volledige diameter vermindert het drukverlies en is geschikt voor high-flow pijpleidingen‌; ‌
• Snelle respons‌: de schijf van de zwenkklep is gevoelig en heeft een korte sluitingstijd, die effectief de impact van de waterhamer effectief vermindert; ‌
• Gemakkelijk onderhoud‌: het modulaire ontwerp ondersteunt snelle demontage, wat handig is voor het reinigen van pijpleidingonzuiverheden of het vervangen van afdichtingen‌



Roestvrijstalen wafer swingklep



Toepassingen

Chemische industrie: terugstroombeveiliging van zure en alkali medium pijpleidingen;
Waterzuiveringssysteem: stroomregeling van watervoorziening en afvoerpompstations en rioolwaterzuiveringsinstallaties;
Energieveld: eenrichtingsafsnijding van stoom, olie- en gasleidingen op hoge temperatuur

Selectie- en installatiepunten

‌ Drukniveau ‌: moet overeenkomen met de nominale druk van de pijpleiding (zoals PN10, PN16); ‌Media -kenmerken‌: 316L roestvrijstalen kleplichaam en PTFE -afdichting hebben de voorkeur voor corrosieve media‌; ‌Installatierichting‌: zowel horizontale als verticale pijpleidingen zijn acceptabel, zodat de klepschijfrotatieas consistent is met de richting van de zwaartekracht‌.
