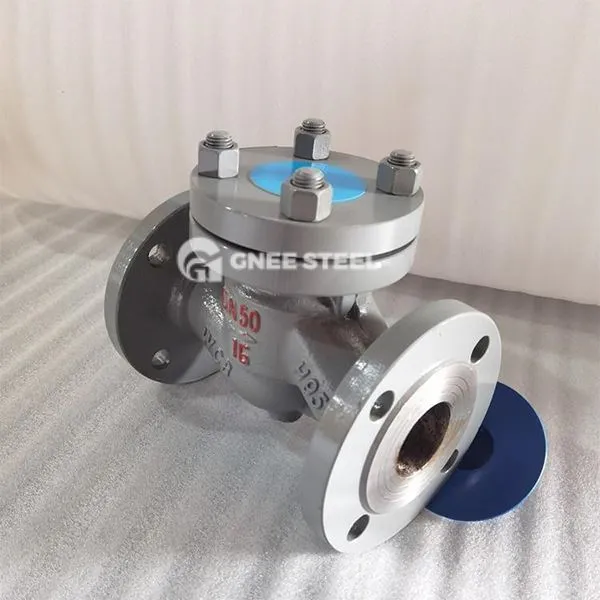

horizontale liftcheckklepbeschrijving
Horizontale liftklep is een automatische klep die is ontworpen voor horizontale pijpleidingen. Het realiseert eenrichtingsstroomcontrole door verticale tillen van de klepschijf en vertrouwt op de eigen druk of zwaartekracht van het medium om te openen en te sluiten om te voorkomen dat het medium terug stroomt.
Core structuur
Valf lichaam en klepschijf: het kleplichaam is meestal gemaakt van roestvrij staal (zoals 304, 316L), koolstofstaal of speciale legeringen (zoals titaniumlegering, Hastelloy), de klepschijf is een schijf of plug-vormige structuur, en het afdichtingsoppervlak is vaak gelast met harde lichtmetalen (zoals stelliet) om draagvermogen te verbeteren.
Geleiderapparaat: de klepschijf is verbonden met het klepdeksel door de klepsteel om het verticale bewegingstraject te garanderen en excentrieke slijtage te voorkomen.
Connection -methode: flensaansluiting (in overeenstemming met GB/T 9112, ASME B16.5 -normen) of kleminstallatie, geschikt voor horizontale pijpleidingindeling.
Performance parameters
Nominale druk: pn1. 0 ~ 42. 0 mpa (tot klasse 2500). Temperature Range: -196 graad ~ 540 graden, speciale materialen (zoals staal met lage temperatuur) zijn vereist voor lage-temperatuuromstandigheden. Tapplatieke media: water, stoom, olie, corrosieve vloeistoffen (zoals zuren, alkalis), enz. Productie- en testnormen
Design specificaties: API 594 (flens en waferverbinding kolven), API 6D (algemene standaard voor pijpleidingventiel). -gevoelige test: volgens API 598 of GB/T 13927, lekkage minder dan of gelijk aan 0. 01ml/min.
horizontale specificatie van de liftklep
|
Sollicitatie |
Industrie |
|
Plaats van herkomst |
Henan, China |
|
Stroom |
Handmatig |
|
Aangepaste ondersteuning |
OEM, ODM |
|
Productnaam |
Horizontale terugslagklep |
|
Model |
4005 |
|
Materiaal |
Roestvrij staal 304 |
|
Trefwoorden |
kwijtschelding |
|
Kleur |
Zilver |
|
Functie |
Duurzaam en duurzaam |
horizontale liftcheckventiel
Toepassingen
Waterbehandelingssysteem
Watervoorziening en afwateringsnetwerk, rioolwaterzuiveringsinstallatie, om de impact van waterhamer te voorkomen wanneer de waterpomp stopt.
Circulerend watersysteem voor airconditioning, om eenrichtingsstroom en systeemstabiliteit te garanderen.
Petrochemisch
Ruwe olie en aardgaspijpleidingen om te voorkomen dat het medium terug stroomt en stroomopwaartse apparatuur vervuilt.
Stroomcontrole van corrosieve media (zoals zuur en alkali) in chemische reactieapparaten.
Industriële apparatuur
Ketelstoompijpleiding, koelwatercirculatiesysteem, hoge temperatuur en hogedrukweerstand
