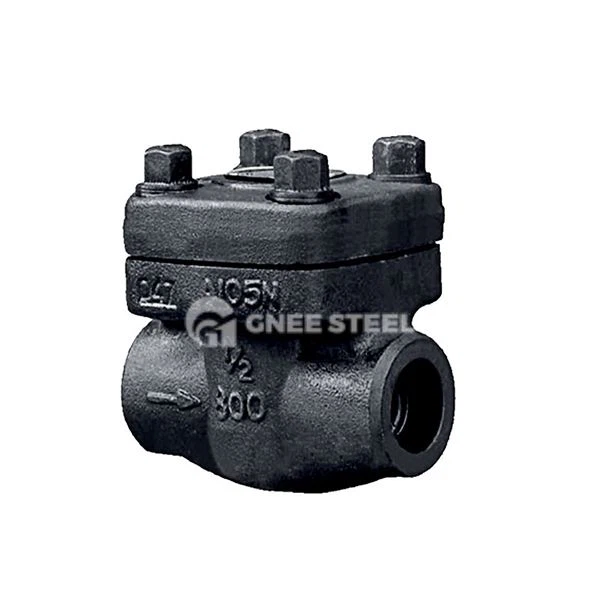

Gesmede zuigerklep

Gesmeed Piston Check Valve (I . E . Lifting Check Valve) is een hoge drukklep die wordt vervaardigd door smeedtechnologie . De technische specificaties volgen strikt het Amerikaanse standaardsysteem en zijn strikt op het Amerikaanse standaardsysteem en zijn strikt het Amerikaanse standaardsysteem en zijn het Amerikaanse standaardsysteem en zijn ze strikt het Amerikaanse standaardsysteem en zijn ze geschikt voor het Amerikaanse standaardsysteem en zijn ze strikt het Amerikaanse standaardsysteem en zijn ze geschikt voor het Amerikaanse standaardsysteem en zijn ze strikt het Amerikaanse standaardsysteem en zijn ze het Amerikaanse standaardsysteem en zijn ze het Amerikaanse standaardsysteem.

Structuur:
Smeedproces
Het kleplichaam, de klepdeksel en andere drukdragende delen worden gevormd door smeden om de poriedefecten van het gieten te elimineren, de metallografische structuur is dicht en de mechanische sterkte wordt verhoogd met 20%-30%.
Zuigerstructuur
Klep Disc (zuiger): glijdt op en neer langs de verticale middellijn van het kleplichaam en vertrouwt op zelfgewicht + medium terugstroomdruk om af te dichten wanneer gesloten;
Guide mouw: precisie-gemarkeerde binnenholtegeleidingsstructuur om de stabiliteit van het verkeersschijfbewegingstraject te waarborgen;
Afdichtingsoppervlak: overlay lassen op kobaltgebaseerde gecementeerde carbide (zoals stelliet), hardheid HRC groter dan of gelijk aan 55, erosie en hoge temperatuurweerstand;
Zelfafdekkingsklepdekking: hoge drukwerkomstandigheden (klasse groter dan of gelijk aan 600lb) Gebruik druk zelfgaande afdichting, hoe hoger de interne druk, hoe betrouwbaarder de afdichting .

‌Design en productie‌
‌Core Standards‌: API 6D (pijpleidingskleppen), API 602 (gesmede stalen kleppen); ‌

Structurele lengte‌: ANSI B16.10; ‌

Flens Connection‌: ANSI B16 . 5 (RF/FF flensgezicht).
‌ Materiaal en druk‌
‌Main Body Material‌: ASTM A105 (koolstofstaal), ASTM A182 F22/F91 (legeringsstaal); ‌

Drukniveau‌: klasse 150-2500 lb; ‌

Temperatuurbereik ‌: -29 diploma -570 graad (legering met hoge temperatuur kan 800 graden bereiken) .
‌Inspectie -vereisten‌
‌ SEALSEN TEST‌: API 598 (hogedrukgasafdichting + vloeibare sterkte -test); ‌

Niet-destructieve test‌: 100% UT/RT foutdetectie van smeedstukken, in overeenstemming met ASME B 16.34.



Gesmede zuiger kwijtschakeling op voorraad



 Voordelen ‌
‌ Hoge drukbetrouwbaarheid‌
Treksterkte van smeedstukken groter dan of gelijk aan 485MPa, druklagercapaciteit bereikt klasse 2500lb (42MPa); ‌

Langdurige afdichting‌
Carbide -afdichtingsoppervlak is bestand tegen deeltjeserosie, en de levensduur ervan is 3-5 maal langer dan die van gewone kleppen; ‌

Veiligheid en lekpreventie‌
De zelfafheemse klepdekselstructuur elimineert het risico op lekkage van de middelste flens; ‌

Gemakkelijk onderhoud ‌
Het modulaire ontwerp ondersteunt online vervanging van klepschijven en afdichtringen .

 Toepassingen ‌
Energie en kracht‌
Turbine -uitlaatsysteem (voorkomt dat stoomrugstroom ongevallen over versnellingen veroorzaakt);
Ketelvoerpompuitval (hogedrukpijplijn boven Klasse 1500LB) .
Petrochemisch
Ruwe olie hogedruk transmissiepijpleiding (zwavelcorrosieweerstand, materiaal F91/F22);
Hydrogenatiereactorinlaat en uitlaat (afdichtingsvereiste kleiner dan of gelijk aan 0 . 01% lekkage).
‌ High-end apparatuur‌
Diepzeeman boorplatform hydraulisch besturingssysteem (bestand tegen 350 bar pulserende druk);
Aerospace Fuel Filling System (-196 graad diepe koude werkconditie) .
