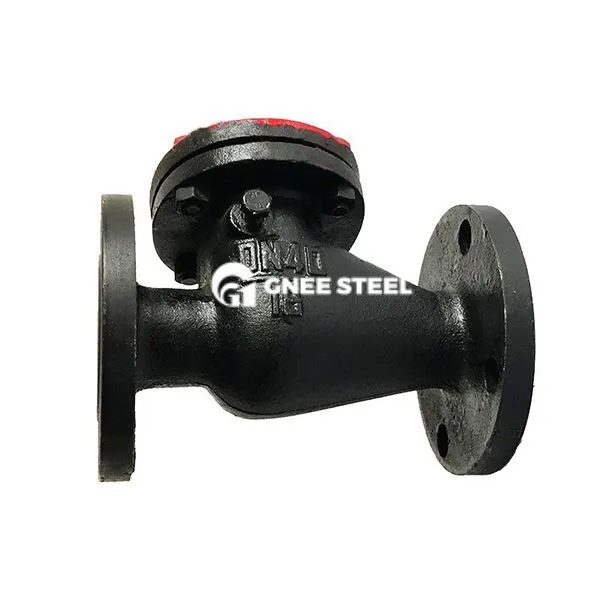

Gietijzeren swingcheck klep

Gietijzeren zwaaimeklep is een klep die eenrichtingsafsluiting bereikt door de klepschijf rond de as te draaien. Het wordt voornamelijk gebruikt om te voorkomen dat pijpleidingsmedia terugstroomen en zorgen voor eenrichtingsstroom vloeistof. De klepschijf opent tijdens de voorwaartse stroom en sluit snel door eigen gewicht of veerkracht tijdens de omgekeerde stroom. Het is geschikt voor pijpleidingsystemen met media zoals water en stoom (temperatuur kleiner dan of gelijk aan 80 graden).

Installatiestappen van gietijzeren zwaaiplep

Bevestig de installatierichting
Stroomrichting Markering: de richting van de pijl op het kleplichaam moet consistent zijn met de stroomrichting van het pijpleidingmedium. Omgekeerde installatie zorgt ervoor dat de klep mislukt.
Installatiepositie: horizontale installatie heeft de voorkeur; Indien verticaal geïnstalleerd, zorg er dan voor dat de rotatieas van de klepschijf zich in de horizontale richting bevindt en het medium van onder naar boven stroomt (anders kan het niet worden gesloten).
Pijpleidingaansluiting
Als u de flensverbinding gebruikt, kunt u de pijpleidingflens en de klepflens uitlijnen en de bouten gelijkmatig vastdraaien (om lekkage veroorzaakt door eenzijdige kracht te voorkomen).
De afdichtingspakking moet volledig passen en vervormde of beschadigde pakkingen kunnen niet worden hergebruikt.
Fixatie en ondersteuning
Grote diameter kleppen (zoals DN200 en hoger) vereisen onafhankelijke ondersteuningsbeugels om het gewicht van de pijpleiding te voorkomen die rechtstreeks op het kleplichaam werkt.



Gnee giet ijzeren swing klep



Sollicitatie

Watervoorziening en afvoersysteem: anti-backflow bij de pompuitval van gemeentelijke watervoorziening en rioolwaterzuiveringsinstallaties.
Industriële pijpleiding: eenrichtingsafsnijding van zwak corrosieve media in chemische, metallurgische en andere gebieden.
Energietransport: terugstroombeveiliging van olie- en gasleidingen.

Selectie- en installatiepunten

Selecties suggesties
Gemiddelde kenmerken: Harde afdichtingen hebben de voorkeur voor medium bevattende deeltjes en met rubberen beklede klepschijven kunnen worden geselecteerd voor corrosieve media.
Drukafstemming: selecteer PN10/PN16/PN25 -cijfers volgens de werkomstandigheden van pijplijn.
Installatie -eisen
Installatierichting: horizontale of verticale installatie is mogelijk en de rotatieas van de klepschijf moet consistent zijn met de zwaartekrachtrichting.
Onderhoudsgemak: modulair ontwerp ondersteunt snelle demontage, wat handig is voor het reinigen van onzuiverheden of het vervangen van afdichtingen.
