De as van de klepsteel wijkt af van zowel het midden van de schijf als het midden van het lichaam, en de as van de rotatie van de klepzitting staat in een hoek ten opzichte van de as van het kanaal van het kleplichaam. Deze configuratie staat bekend als een vlinderklep met drie excentrische kleppen. Het rotatiecentrum van de klepplaat (d.w.z. het midden van de klepas) is verschoven met afstand A vanaf het afdichtingsgedeelte van de klepplaat en met afstand B vanaf het midden van het kleplichaam. Bovendien vormen de middellijn van het afdichtingsoppervlak van het kleplichaam en de middellijn van de klepzitting (d.w.z. de middellijn van het kleplichaam) een hoekige verschuiving van . Om de problemen aan te pakken die verband houden met de vlinderklep met dubbele excentrische kleppen, bevat de vlinderklep een derde excentriciteit. In dit ontwerp blijft de as van de klepsteel excentrisch, maar de conische as van het afdichtingsoppervlak van de vlinderplaat wordt verschoven ten opzichte van de cilindrische as van het lichaam. Bijgevolg is het afdichtingsgedeelte van de vlinderplaat na toepassing van de derde excentriciteit niet langer een echte cirkel, maar een ellips. Hierdoor ontstaat een asymmetrisch afdichtingsoppervlak, waarbij de ene zijde schuin naar de middenlijn van het lichaam toe staat en de andere zijde er parallel aan staat.
Productspecificatie
| Maat | DN2000 |
| Van aangezicht tot aangezicht | API609, BS5155, DIN3202, ISO5752, JIS F7480, API594 enzovoort |
| Aansluitflens | PN6/PN10/PN16/PN25/JIS5K/10K/16K/150LB/AS2129 Tabel D/E |
| Montageflens | ISO5211 |
| Werkdruk | PN10/PN16/PN25 |
| Sollicitatie | Zoet water, zeewater, olie, gas, zuur, voedsel, stoom |
| Toepassingstemperatuur | -210~250 ºC |
| Testdruk | 1,1 MPa, 1,8 MPa, 27,5 MPa |
| Zittype | Zachte achterkant/harde achterkant/gevulkaniseerd |
| Verbindingsgaten nr. | 2/4 gaten |
| Lichaamstype | 1/2 Stuk |

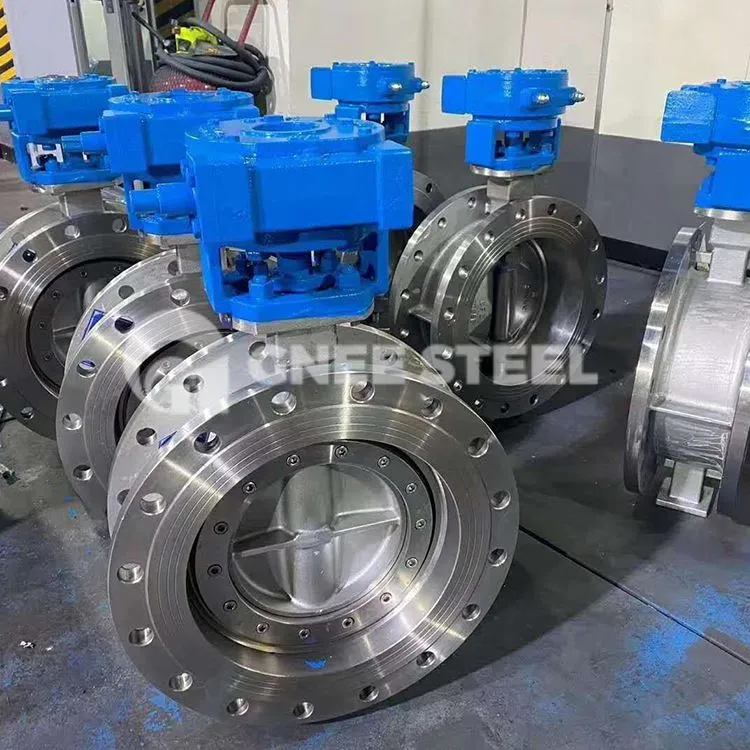

Drie excentrische vlinderkleppen
