High Temperaty Wafer Butterfly -klep

High Temperature Wafer Butterfly -klep is een klep die speciaal wordt gebruikt voor media met hoge temperatuur (zoals rookgas, stoom, hoog temperatuurgas). Het neemt de waferverbindingstructuur aan en realiseert de opening en sluiting of stromingsregeling van pijpleidingen door de vlinderplaat te roteren. Het is geschikt voor scènes met hoge temperatuur en hogedruk met temperatuur kleiner dan of gelijk aan 425 graden en druk kleiner dan of gelijk aan PN16.

Structurele compositie
Kleplichaam: gemaakt van gegoten staal of koolstofstaal, bestand tegen hoge temperatuur en hoge druk, en het oppervlak kan worden behandeld met anti-corrosie.
Butterfly-plaat: gestroomlijnd ontwerp, opduikende carbide op basis van kobalt of roestvrij staal, slijtvast en erosiebestendig.
Afdichtingsstructuur: drie-centrisch metalen harde afdichting (klepplaat en klepstoel schuin kegelcontact), de afdichtingsprestaties neemt toe met de toename van de druk.
Aandaandrijfmechanisme: ondersteunt handleiding (wormwiel, handvat), pneumatische of elektrische werking en sommige modellen zijn uitgerust met zelfvergrendelingsfunctie.
Verbindingsmethode: Wafeldflensontwerp, direct geklemd met de pijplijn via studbouten, compacte structuur.

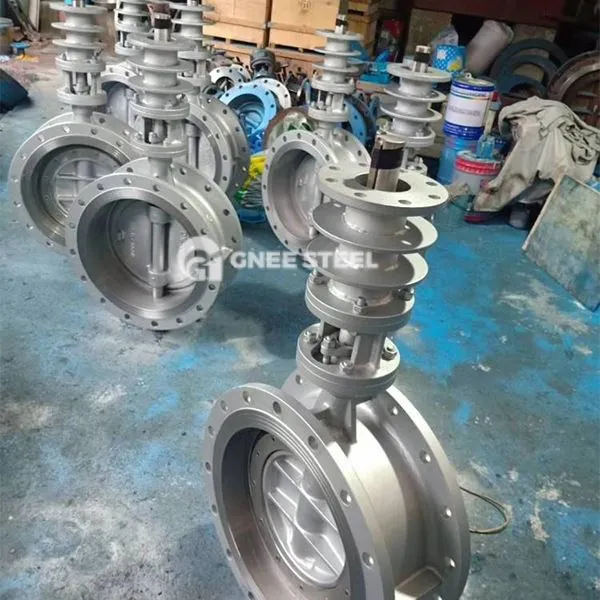

High Temperaty Wafer Butterfly -klep



Voor- en nadelen

Voordelen:
Sterke stabiliteit onder hoge temperatuur en hoge drukomstandigheden, en betere afdichtingsprestaties dan vlinderkleppen met zacht afgeslagen.
Handig onderhoud, het is niet nodig om de kleplichaam te demonteren voor het vervangen van de afdichtring, waardoor de downtime -kosten worden verlaagd.
Goede tolerantie voor stoffige en deeltjesbevattende media (zoals rookgas en kolengas).

Nadelen:
Kleppen met kleine diameters (onder DN200) hebben een grote stroomweerstand als gevolg van de dikte van de vlinderplaat.
Cavitatie is vatbaar voor het optreden in de langdurige halfopen toestand, wat resulteert in schade aan de vlinderplaat of afdichtoppervlak.
De productiekosten zijn hoger dan die van gewone vlinderkleppen met rubber-afgesloten vlinderkleppen.

Voorzorgsmaatregelen
Selectievereisten:
Selecteer het klep lichaamsmateriaal volgens de gemiddelde temperatuur (zoals gegoten staalbestendig tegen 425 graden, koolstofstaalbestendig tot 300 graden).
Voor deeltjesbevattende media is het noodzakelijk om prioriteit te geven aan het opduiken van carbide vlinderplaten.

Installatiespecificaties:
Tijdens de installatie moeten de pijpleidingflenzen worden uitgelijnd en moeten de bouten gelijkmatig worden vastgedraaid om ongelijke kracht op het kleplichaam te voorkomen.
Vermijd de vlinderplaat in een smoorplekken van 15 graden ~ 75 graden gedurende een lange tijd om cavitatie te voorkomen.
‌ ‌Antering Management‌:
Controleer regelmatig de slijtage van het afdichtoppervlak en voeg elke zes maanden smeermiddel toe.
In omgevingen op hoge temperaturen moet het risico op klepstamvervorming worden gecontroleerd en moet de hoge temperatuurbestendige verpakking worden vervangen indien nodig.
