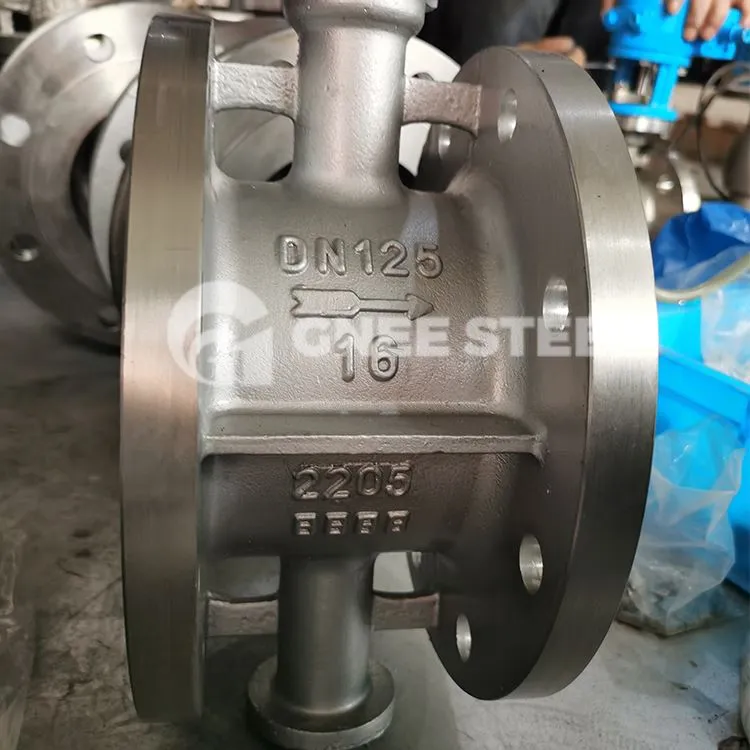

vlinderklep flens type Omschrijving
De afdichtingsstructuur van de flensvlinderklep gebruikt PTFE, synthetisch rubber en fenolhars om een samengestelde zitting te vormen, waardoor de zitting zowel elastisch als sterker wordt. Bovendien is de vlinderplaat volledig gecoat met PTFE, waardoor deze een sterke corrosiebestendigheid heeft.
Specificatie vlinderklep met flenseind
| DN/NPS |
DN250 – DN1800 (10" – 70") |
|---|---|
| Bedrijfsdruk |
PN6, PN10, PN16 |
| Flensverbinding |
ANSI CL150, PN6, PN10, PN16 |
| Bovenste flens |
ISO 5211 |
| Markeren |
NL 19 |
| Lengte van aangezicht tot aangezicht |
NL 558-1/20 |
| Teststandaard |
EN 12266-1 |
| Sollicitatie |
Dammen en waterkracht, HVAC, Industrieel, Irrigatie, Energiecentrales, Riool- en afvalwaterbehandeling, Waterbehandeling |
vlinderklep flens einde
Classificatie van geflensde vlinderkleppen
Geflensde vlinderkleppen kunnen worden onderverdeeld in zacht-afdichtende geflensde vlinderkleppen en hard-afdichtende geflensde vlinderkleppen, op basis van het materiaal van het afdichtingsoppervlak.
- De afdichtingszijde van een vlinderklep met zachte afdichting en flens gebruikt elastische afdichtingsmaterialen zoals rubber en fluorkunststoffen. Daarentegen gebruikt de afdichtingszijde van een vlinderklep met harde afdichting en flens materialen zoals metaal-op-metaal, metaal-op-fluorkunststof en meerlaagse composietplaten.
De afdichtingsring van een vlinderklep met zachte afdichting en flens kan worden ingebed in het kanaal van het kleplichaam of rond de omtrek van de vlinderplaat. Bij gebruik als afsluitklep kan de afdichtingsprestatie FCI70-2:2006 (ASMEB16-104) niveau VI bereiken, wat aanzienlijk hoger is dan die van een vlinderklep met harde afdichting en flens. Vanwege de temperatuurbeperkingen van zachte afdichtingsmaterialen worden vlinderkleppen met zachte afdichting en flens echter doorgaans gebruikt in de waterbesparings- en waterbehandelingssector bij kamertemperatuur.
- Metalen vlinderkleppen met harde afdichting en flens hebben het voordeel van duurzaamheid van het materiaal, kunnen hogere werktemperaturen, hogere werkdrukken weerstaan en hebben een langere levensduur dan kleppen met zachte afdichting. De nadelen van vlinderkleppen met harde afdichting en flens zijn echter ook duidelijk: ze zijn moeilijk volledig af te dichten en hun afdichtingsprestaties zijn relatief slecht. Daarom wordt dit type vlinderklep met flens over het algemeen gebruikt in toepassingen waar geen hoge afdichtingsprestaties vereist zijn, voornamelijk voor het regelen van de stroming.
