API 609 Triple Offset Butterfly Valve Beschrijving
API 609 Triple excentrische vlinderklep is een industriële klep die is ontworpen op basis van de drievoudige excentrieke structuur.
Core structuur en ontwerp
Triple excentriek principe
De klepsteelas wijkt af van het midden van de vlinderplaat en het midden van de kleplichaam, en de rotatieas van de klepzitting vormt een hellende hoek met de kleplichaamkanaalas, die wrijvingsvrije opening en sluiting en nul lekkage bereikt.
Het afdichtingsoppervlak neemt een schuine kegelstructuur aan. Wanneer gesloten, nemen de vlinderplaat en de klepstoel alleen contact op met de eindpositie, waardoor slijtage wordt verminderd en het leven verlengt.
Afdichttechnologie
Multi-laag composietafdichting: de vlinderplaatafdichtingsring kan worden geselecteerd uit metalen stapel (zoals 304/316+ grafiet) of zachte materialen (PTFE/PPL), rekening houdend met een stijve compensatie met hoge temperatuur en elastische afdichting.
Fire Safety Design: De structuur van de volledig metalen handhaaft nog steeds de afdichting tijdens het vuur, voldoet aan de normen voor industriële brandbeveiliging.
Design -normen en specificaties
API 609 Compliance: omvat ontwerp, structuurlengte, flenverbinding en lektestvereisten, geschikt voor klasse 150 ~ 600 (PN10 ~ PN100) Drukniveaus.
Structurele lengte: volgt API 609 Categorie B of ISO 5752 -normen, geschikt voor wafel-, lug- en dubbele flensverbindingen.
Test Standards: afdichtingsprestatietest wordt uitgevoerd volgens API 598, en het lekniveau voldoet aan ANSI B16.104 Klasse VI (nullekkage) .
API 609 Triple offset vlinderklepspecificatie
|
Poortgrootte |
Dn 10- dn2000 |
|
Garantie |
24 maanden |
|
Plaats van herkomst |
China |
|
Henan |
|
|
Stroom |
Pneumatisch, elektrisch, handmatig, hydraulisch |
|
Temperatuur van media |
Hoge temperatuur, lage temperatuur, gemiddelde temperatuur, normale temperatuur |
|
Merknaam |
Knijper |
|
Structuur |
VLINDER |
|
Media |
Gas, water, olie, zuur |
|
Aangepaste ondersteuning |
OEM, ODM, OBM |
|
Schijfmateriaal |
Koolstofstaal, roestvrij staal, chroom molybdeen s |
|
Stoelmateriaal |
NBR/EPDM/PTFE/VITON/SILICONE ETC |
|
Deklaag |
Aangepast |
|
Einde standaard |
PN6/10/10/10/25/20/150LB/JIS5K/10K/AS2129 TABEL D/E/F |
|
Lichaamsmateriaal |
Koolstofstaal, roestvrij staal, chroom molybdeum st |
|
Stengelmateriaal |
2CR13, 1CR13, roestvrij staal, chroom molybdeen s |
|
Kleur |
Aangepast op aanvraag |
|
Afdichtingsstestdruk |
0. 66mpa -4. 4mpa, 1.1mpa, 1.76mpa, 2.2mpa |
|
Shell -testdruk |
{{{0}}}. 9mpa -6. 0 mpa, 2.4mpa, 3.0mpa |
|
Transportpakket |
Houten behuizing |

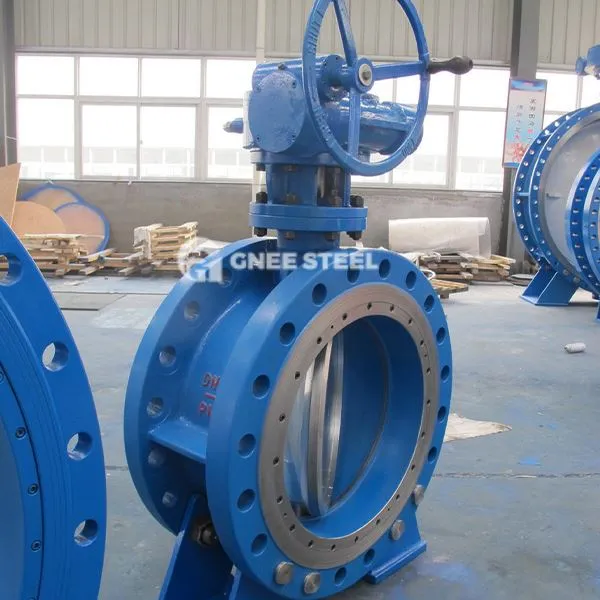

API 609 Triple offset vlinderventiel
