Beschrijving van de V-poort kogelkraan
In een V-poort kogelkraan bevindt zich een kogel met een V-vormige inkeping in het kleplichaam. Deze kogel werkt samen met de klepzitting en wanneer de kogel draait, verandert de hoek van de V-vormige opening om de dwarsdoorsnede van de vloeistofstroom te regelen. Dit ontwerp maakt nauwkeurige stroomregeling en -regulering mogelijk. V-poort kogelkranen hebben doorgaans een enkelvoudig zittingontwerp, wat betekent dat ze slechts één afdichtingspunt hebben. Dit ontwerp verbetert de afdichtingsprestaties en vermindert de kans op lekken.
Specificatie V-poort kogelkraan
| Maatbereik | NPS ¼ tot 12 / DN 6 tot 300 |
| Lichaamsmaterialen | Roestvrij staal (CF8M), koolstofstaal (WCB) |
| Temperatuurbereik | -50 graden Fahrenheit tot 650 graden Fahrenheit (-46 graden tot 343 graden) |
| Stammaterialen | ASTM A479 type 316 ASTM A564 Type 17-4PH ASTM A182 type F51 |
| Maximaal toegestane bedrijfsdruk | ASME-klasse 150, 300, 600 EN 1092 PN10, 16, 25, 40 |
| Zittingmaterialen | Standaard: Tek-Fil® PEEK, RPTFE, TFM, Metaal |
| Uitschakelclassificatie | Klasse VI |
| Balmaterialen | 316, roestvrij staal (CF8M) |
| Lichaamsstijl | Met schroefdraad, socket weld, stompe weld, flens einde |
| Ontwerpstandaard | ASME B16.34 |
| Teststandaard | API 598, FCI 70-2 |
| Havens | 15 graden V-poort, 30 graden V-poort, 60 graden V-poort, 90 graden V-poort, aangepaste sleufpoort, Aangepaste V-poort |
| Certificeringen | API 607, ATEX, NACE MR0175, PED, PE(S)R, SIL, TR CU |
| Oog in oog | ASME B16.10 |
| Toepassingen | Temperatuurregeling, Stroomregeling, Stoomregeling, Cavitatie, Niveauregeling en pH-service |

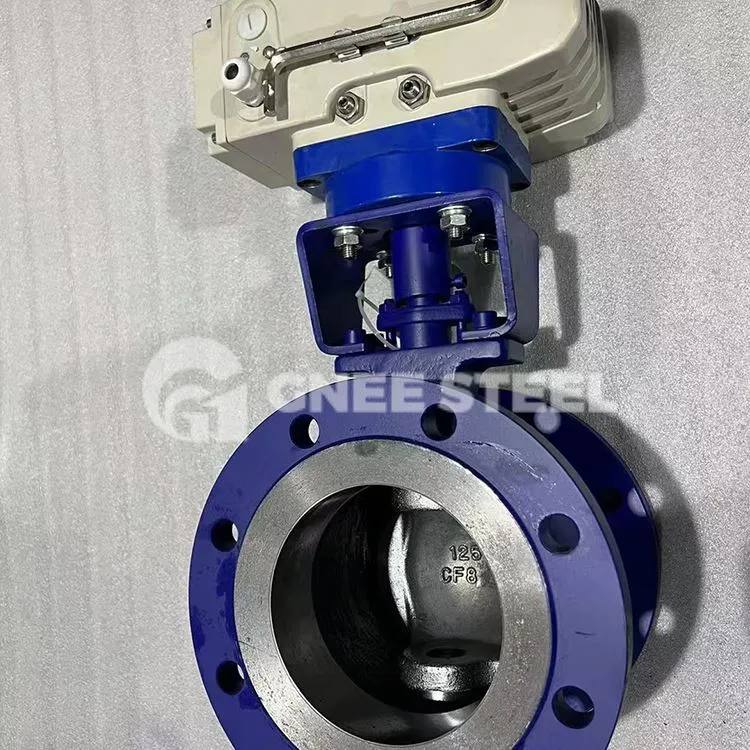

V-poort kogelkraan
Veelvoorkomende fouten en oplossingen voor V-poort kogelkranen:
1. Lekkageprobleem
Oorzaken: slijtage van de afdichtingscomponenten, een klep die niet volledig gesloten is, schade aan de afdichtingsoppervlakken of een onjuiste installatie.
Oplossing: Vervang versleten afdichtingscomponenten, controleer of de klep volledig sluit, repareer of vervang beschadigde klepzittingen en volg strikt de installatie-aanbevelingen van de fabrikant om een goede aansluiting tussen de zitting en de kogel te garanderen.
2. Onbuigzame bediening of vastlopen
Oorzaken: Ophoping van interne onzuiverheden, onvoldoende smering, versleten of gecorrodeerde onderdelen.
Oplossing: Reinig de klepholte grondig van onzuiverheden, voer regelmatig onderhoud uit en breng geschikte smeermiddelen aan, controleer en vervang versleten onderdelen en behandel gecorrodeerde plekken.
3. Lekkage van de klepsteel
Oorzaken: Slijtage of beschadiging van de afdichtring in de spindelpakking.
Oplossing: Vervang de afdichtring in de spindelpakking of pas de pakkingbus aan om de juiste compressie te garanderen. Zo voorkomt u lekkages en blijft de spindel soepel werken.
4. Slijtage tussen V-poortbal en zitting
Oorzaken: Verminderde afdichtingsprestaties door slijtage tussen de V-poortkogel en de zitting bij langdurig gebruik.
Oplossing: Slijp en repareer of vervang de V-poortkogel en de zitting. Zorg ervoor dat ze goed op elkaar passen om een optimale afdichting te verkrijgen.
5. Storing van elektrische of pneumatische actuatoren
Oorzaken: Problemen zoals een stroomindicator die niet brandt, gebrek aan feedback van de actuator, het niet functioneren van de actuator na het inschakelen of het niet kunnen sluiten na het openen van elektrische of pneumatische systemen.
Oplossing: Controleer de stroomtoevoerkabels, repareer of vervang de feedbackmodules, controleer of de stroomtoevoer en de besturingssignalen naar de actuator normaal zijn en controleer de interne componenten van de actuator op schade of defecten.
6. Problemen met blokkades
Oorzaken: Ophoping van onzuiverheden of kalkaanslag in de klep.
Oplossing: Demonteer en reinig de interne onderdelen van de klep om verstoppingen te verwijderen, voer indien nodig een chemische reiniging van de klepholte uit of gebruik fysieke methoden om kalkaanslag te verwijderen.
