Zachte zittende kogelventiel beschrijving
Soft Seat Ball-klep is een kogelventiel die niet-metalen elastische materialen (zoals PTFE, Nylon, enz. .) gebruikt, aangezien het klepdichtingsoppervlak . het realiseert vloeistof aan-uit-controle door de bal 90 graden . het meest gebruikte shut-off-structurele functies {7. is het meest gebruikte shut-off-structurele functies. Itt-Out-structuur. Specificaties en typische toepassingen zijn als volgt:
Structurele kenmerken
Floating afdichtstructuur
De bal beweegt naar de klepstoel onder de druk van het medium om een zelfstoelende afdichting te vormen . De zachte klepstoel is elastisch vervormd onder druk om nullekkage te bereiken (het afdichtniveau bereikt ANSI B16.104 Klasse VI);
Het klepstoelmateriaal kan PTFE zijn (corrosiebestendig), RPTFE (verbeterde weerstand van hoge temperatuur) en nylon (slijtvast) om te voldoen aan de behoeften van verschillende media .
Fire veiligheidsontwerp
De metalen ring is ingebed in de zachte afdichtingsklepstoel . Nadat het niet-metaalmateriaal in een brand is verbrand, kan de metalen ring nog steeds een tijdelijke afdichting behouden (in overeenstemming met API 607 Fire Oid-certificering);
De klepstam anti-bloemenstructuur (ISO 5211-standaard) voorkomt verlies van controle veroorzaakt door hoge druk medium impact .
Compactkleplichaam
Gesmeed stalen of gegoten stalen kleplichaam (zoals WCB-materiaal) vermindert de stroomweerstand en de ontwerpdruk met volledige diameter ligt dicht bij het niveau van het rechte buisgedeelte;
Het onderste gemonteerde klepstamontwerp vereenvoudigt onderhoud en vereist geen demontage van de gehele klep .
Zachte zittende kogelventielspecificatie
- Nominale maat: dn 15- dn200
- Lichaamsmateriaal: WCB, 304, 316, 316L
- Type verbinding: flens
- Drukklasse: pn 16- pn4.0mpa
- Structuurtype: Componenten van de kogelklepklep
- Stoelmateriaal: ptfe: -30 ~ 180c
- Ppl: -30 ~ 250c
- Kernmateriaal: 304, 316, 316L
- STEM -materiaal: 304
- Toepasselijk medium: water, olie, stoom, enz.

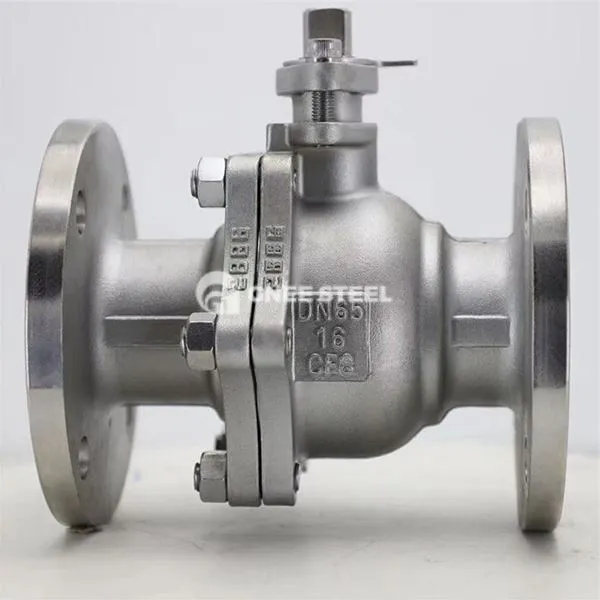

Zachte zittende kogelventiel
Voordelen
ZERO LEAKAGE SEAL: De elastische vervorming van de zachte klepstoel compenseert voor microscopische oneffenheden en realiseert een tweerichtingsbubbelniveau-afdichting; Ultra-lage stromingsweerstand en energiebesparing: ontwerp van de volledige diameter stroomkanaalontwerp, de vloeistofweerstandscoëfficiënt is slechts 1/5 van de poortventiel van hetzelfde kaliber;
Hoge opening en sluitingsefficiëntie: 90 graden rotatie kan de schakelaar voltooien en de responstijd van de elektrische actuator is kleiner dan of gelijk aan 5 seconden;
Lage onderhoudskosten: de klepstoel is modulair ontworpen en vereist geen speciaal gereedschap voor vervanging .
Toepassingen
Petrochemical: Controle corrosieve media zoals zwavelbevattende ruwe olie en ethyleen . Het wordt gebruikt om poortkleppen te vervangen in maoming petrochemische ethyleenplant om het waterhamereffect op te lossen;
City Gas: aardgastransmissie en distributiepijpleidingen (Klasse 600), explosieverdicht ontwerp voldoet aan SIL2-veiligheidsniveau;
Pharmaceuticals en Food: steriel water- en oplosmiddeltransport, PTFE -klepstoelen voldoen aan de FDA -certificering van de FDA -voedselkwaliteit;
Power System: ketelvoerswaterregeling (minder dan of gelijk aan 200 graden), zachte afdichtingen zijn bestand tegen frequente openings- en sluitslijtage;
Milieuwaterbehandeling: AUTE EN ALKALI-AGENT Toevoegingssysteem, corrosiebestendige klepstoelen verlengen de levensduur met meer dan 3 keer .
