pneumatisch geactiveerde 3 -weg klepbeschrijving
Pneumatische driewegklep is een bedieningsapparaat dat de klepkern aandrijft om door perslucht te bewegen om vloeistofstroom te schakelen, afleiding of samenvloeiing. De kernfuncties omvatten middelgrote verdeling, stroomregeling en stroomrichtingsregeling, en het is geschikt voor het geautomatiseerde beheer van gas, vloeistof en andere pijpleidingen. Volgens de kanaalstructuur kan het worden onderverdeeld in twee typen: L-type (schakel verticale kanalen) en T-type (afleiding/confluentie).
Samenstelling en kerncomponenten
Pneumatische actuator: ontvangt luchtdruksignalen en drijft de klepsteel aan om te bewegen, ondersteuning van single-acting (veerreset) of dubbelwerkende (bidirectionele luchtdrukaandrijving) modus.
Vals carrosserie en klepkern:
Kleplichaam: gemaakt van roestvrij staal, gegoten staal of plastic, met drie geïntegreerde vloeistofkanalen, sommige modellen gebruiken flenverbindingen om afdichting te verbeteren.
VALVE Core: L-type of T-type ontwerp, waarbij de kanaalverbindingsstatus wordt verwisseld door rotatie of op en neer beweging.
-gevoelige structuur: PTFE, rubber of metalen harde afdichting, geschikt voor hoge temperatuur (tot 250 graden) en hoge druk (minder dan of gelijk aan 6,4 MPa) werkomstandigheden.
Auxiliaire componenten: positioners, solenoïde kleppen en andere accessoires voor precieze besturing van de kleppositie of feedback op afstand signaal
pneumatische geactiveerde 3 -weg klepspecificatie
|
Model |
Hk 56- t |
Acteermodus |
Dubbel handelen |
|
Moq |
1 set |
Luchttoevoerdruk |
2.5 tot 8Bar |
|
Toepasselijke standaard |
GB |
Aantal manieren |
3 Way |
|
Poortgrootte |
1/4 inch |
Eindverbinding |
NPT -thread |
|
Werkdruk |
0 tot 1.6MPa |
Media |
Water, olie, gas, lucht |
|
Lichaamsmateriaal |
Roestvrij staal |
Temp. van media |
-10 graad tot 180 graden |
|
Klepbal |
Roestvrij staal |
Certificering |
ISO 9001, CE, TUV, SGS |
|
Afdichtmateriaal |
PTFE |
Garantie |
1 jaar (12 maanden) |

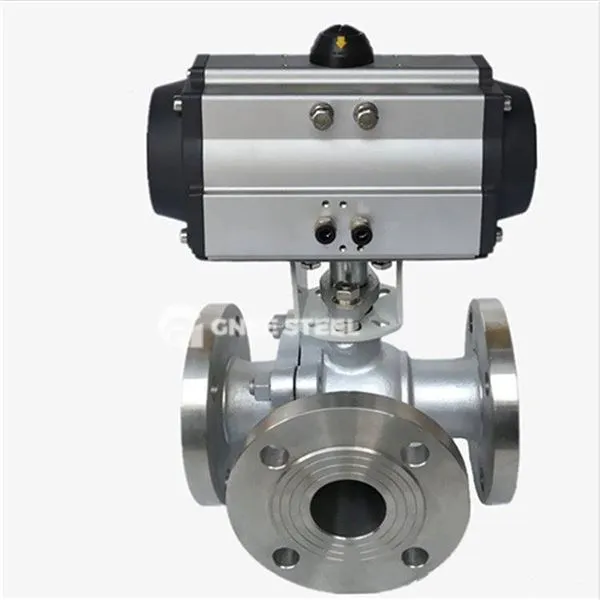

pneumatisch geactiveerde 3 -weg klep
Voordelen
-vereenvoudigde structuur: het aannemen van geïntegreerde kleplichaam en pure mechanische transmissieontwerp, het aantal onderdelen is klein en de onderhoudskosten zijn laag.
Fast Response: pneumatische drive kan een openings- en sluitingssnelheid bereiken van 0. 05 seconden, die geschikt is voor spoedafsnijdingsscenario's.
Hoge afdichting: combinatie van meerdere fase afdichtingscombinatie (zoals V-type polytetrafluorethyleenpakking) voorkomt effectief gemiddelde lekkage en weerstaat vacuüm en hoge druk.
Corrosie Weerstand: roestvrijstalen of plastic kleplichaam kan corrosieve media omgaan zoals sterk zuur en sterke alkali.
Flexibel aanpassing: ondersteunt DN15 ~ 250 mm diameterbereik, compatibel met gas, stoom, vloeistof en andere media.
