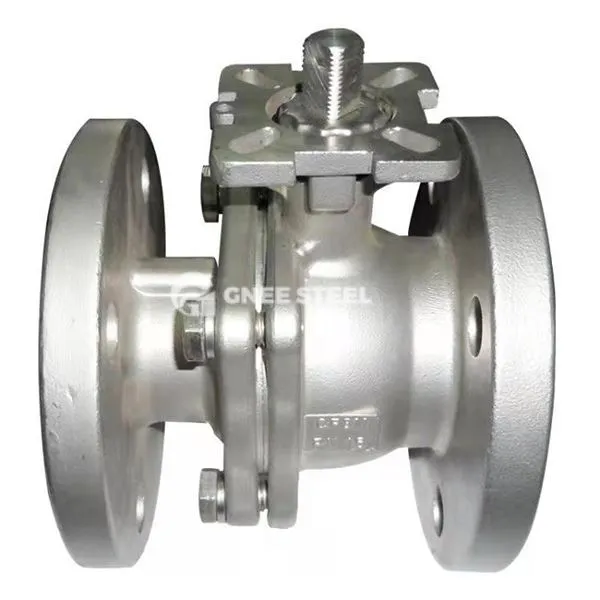

Pijplijnbalklep Beschrijving
Pijpleidingbalventiel is een klep met een bal met een cirkelvormige door gat als de kernopening en het sluitende deel. Het kan de aan-off controle van het pijplijnmedium realiseren door 90 graden te roteren. Het wordt veel gebruikt in gas-, aardolie-, chemische en andere vloeistoftransportsystemen.
Core componenten:
Ball: roestvrij staal of koolstofstaal, oppervlaktecoating verbetert de corrosieweerstand, volledig open wanneer het door gat wordt uitgelijnd met de pijpleiding;
Vals -stoelafdichting: zwevend of vast ontwerp, met behulp van PTFE zachte afdichting of metalen harde afdichting, leksnelheid kleiner dan of gelijk aan ISO 5208 Klasse B Standaard;
Drive Mode: Manual (worm versnelling), pneumatisch (0. 05 Second Quick Cut-Off) of Electric (Remote Control).
Kernfuncties
Fast Opening and Closing: De schakelactie kan worden voltooid door 9 0 diploma te roteren. De responstijd van het pneumatische model is kleiner dan of gelijk aan 0,05 seconden, wat geschikt is voor noodschaalscenario's;
Low Flow Resistance Design: Wanneer volledig open is, is het stroomkanaal gelijk aan de buisdiameter en de vloeistofweerstand is slechts 1/3 van die van de vlinderklep, waardoor drukverlies wordt verminderd;
Corrosieweerstand: het roestvrijstalen kleplichaam en met fluor beklede klepstoel kan corrosieve media zijn zoals waterstofsulfide, zuur en alkali.
Specificatie van de pijpleidingbalklep
|
Productnaam |
pijpleidingbalventiel | |||
|
Lichaamsmateriaal |
Koolstofstaal |
|||
|
Bolmateriaal |
Roestvrij staal 304 |
|||
|
Installatiemethode |
Lassen |
|||
|
Interfacegrootte |
2in - 64 in, dn 50- dn1600 |
|||
|
Druk |
1.6MPa/2.5MPa |
|||
|
Werkmodus |
Handmatig, versnelling, elektrisch, pneumatisch |
|||
|
Functie |
Controle vloeistof |
|||
|
Ondersteuning aanpassing |
OEM, ODM, OBM |
|||
|
Standaard of niet-standaard |
Standaard |
|||
pijpleidingbalventiel
Selectiepunten
Drukniveau:
Voor lage drukscenario's (minder dan of gelijk aan 1,6 MPa), selecteert u PTFE soft-seal kogelkleppen en voor hogedrukomstandigheden (klasse 600+), selecteer metalen harde sekstructuren;
Media aanpassingsvermogen:
Gaspijpleidingen vereisen antistatisch ontwerp en V-type kogelventiel (stroomaanpassing) hebben de voorkeur voor medium dat deeltjes bevat;
Installatie -eisen:
Wanneer horizontaal geïnstalleerd, is de klepstam verticaal omhoog en is de flenscentrumafwijking kleiner dan of gelijk aan 0. 5 mm om ongelijke kracht op het afdichtoppervlak te voorkomen.
