Baankogelventiel

Orbitale kogelventiel is een soort klep die opent en sluit door de bal te roteren en op en neer te bewegen met de klepstam, de bal heeft een interne orbitale structuur, de bal maakt eerst los van de klepstoel en draait vervolgens tijdens de werking om wrijving op het afdichtingsoppervlak te voorkomen, die geschikt is voor de ernstige werkomstandigheden en hoge temperatuur en hoge druk, deeltjes met deeltjes, deeltjes.

Structurele componenten

BALL: De kernopening en sluitende delen, het oppervlak van spiegelpolijsten, de interne spoorstructuur om wrijvingsloze rotatie te bereiken.
Kleplichaam: de hoofdstructuur, met behulp van hoogwaardig corrosieresistente materialen (zoals koolstofstaal, roestvrij staal), om de algehele stabiliteit en afdichting te garanderen.
STEM: Verbindt de actuator met de bal en drijft de bal aan om door de spiraalvormige groef of hoekvlak te tillen en te roteren.
Afdichtingsapparaat:
Wedge -afdichtingsstructuur: de stengel past mechanische kracht toe om de bal op de stoel te drukken, de afdichtingsprestaties worden niet beïnvloed door het drukverschil.
Stoel: metaal- of polymeermateriaal (zoals PTFE) kan worden gebruikt, onderdeel van de ingebedde ontwerpveer om het afdichtingsaanpassingsvermogen te verbeteren.
Hulpcomponenten: beperkers, antistatische apparaten, zelfreinigende hardlopers enzovoort.

Nominale druk: Pn1.6 ~ 25. 0 mpa;

Nominale diameter:DN25 ~ 600 mm;

Bedrijfstemperatuur:F type 29 graden ~ 200 graden; Y Type 29 graden ~ 600 graden;

Toepasselijke media:Aardolie, olieproducten, aardgas, water en andere media.

Functies en voordelen

Wrijvingsloos openen en sluiten: de bal ontsnapt van de klepstoel voordat u roteert, het vermijden van slijtage van het afdichtingsoppervlak en het verlengen van de levensduur van de services.
Zelfreinigende functie: vloeistof passeert uniform langs de bal 360 graden, spoelonzuiverheden van het afdichtoppervlak, waardoor de behoefte aan onderhoud wordt verminderd.
Betrouwbare afdichting: wig-vormige mechanische compressieontwerp, afdichtingsprestaties worden niet beïnvloed door schommelingen in mediapruk.
Laag operationeel koppel: speciaal stengel- en railstructuurontwerp, handmatige werking is licht en geschikt voor automatiseringscontrole.
Brandveiligheid: brandwerende structuur in overeenstemming met de API-normen, kan nog steeds de afdichtingsintegriteit behouden in geval van brand.
Online onderhoud: top gemonteerd ontwerp ondersteunt directe demontage van de motorkap om interne onderdelen te vervangen, waardoor downtime wordt verminderd.

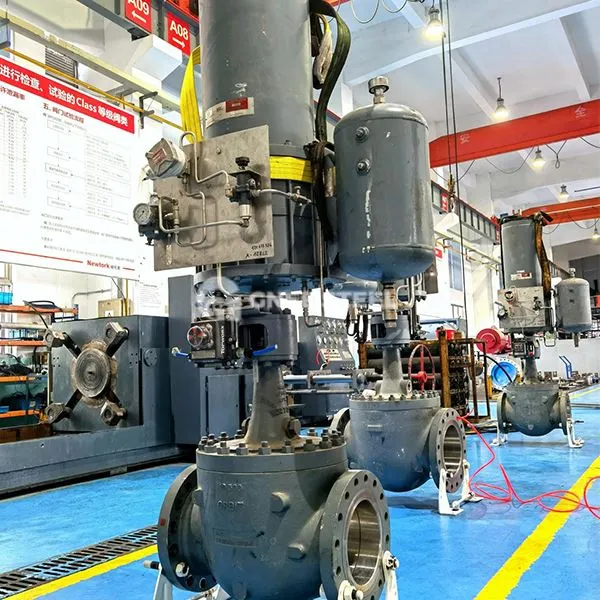

Gnee Orbit Ball Valve



Toepassingen van een baankogelventiel

• Olie en gas: pijpleidingen over lange afstand, putheadinstallaties, vloeibaar aardgas (LNG) -systemen.
• Chemisch en elektrisch vermogen: sterke corrosieve media (zuur, alkali), stoompijpleiding op hoge temperatuur.
• Milieubescherming en gemeentelijk: rioleringsbehandeling, verwarmingsnetwerk.
• Metallurgie en energie: kolenvergassing, industriële gastransmissie.

• Aanpassingsvermogen aan ernstige werkomstandigheden: kan bestand zijn tegen hoge temperaturen van 550 graden, 42MPa hoge druk en deeltjesbevattende media, stabiele prestaties.
• Lange levensduur en onderhoudsarme kosten: wrijvingsloze werking en zelfreinigende kenmerken verminderen de slijtage aanzienlijk, waardoor downtime voor onderhoud wordt verminderd.
• Bidirectionele afdichting en veiligheid: ondersteunende bidirectionele druk, brandwerend ontwerp om de veiligheid in extreme omgevingen te waarborgen.
• Economisch en efficiënt: compacte structuur, handige werking, de totale kosteneffectieve dan traditionele poort- of bolkleppen.
