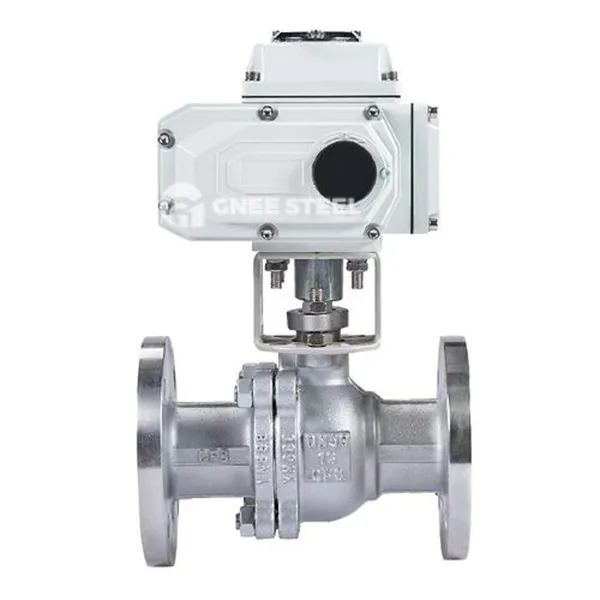

Motorbediende kogelventielbeschrijving
Motoroperated Ball Valve is een belangrijke actuator in industriële automatiseringscontrole. De elektrische actuator drijft de bal aan om 90 graden te roteren om de aan-uit-, regulerings- en stroomrichtingsschakelaar van pijpleidingsmedia te bereiken. De kernstructuur omvat:
Vals body: gemaakt van gegoten staal, roestvrij staal of ductiel ijzer, bedekt het drukbereik pn16 ~ pn420, geschikt voor hoge temperatuur (-196 graad ~ +650 graad) en corrosieve media;
Ball: full-boring of V-vormig gesneden ontwerp, oppervlak dat wordt verguld met carbide (zoals wolfraamcarbide) om de slijtvastheid te verbeteren, lineaire stroomregulatie te ondersteunen;
SEALSEN COMPONENT: Combinatie van metalen harde afdichting en elastische klepstoel (PTFE, grafiet), het lekniveau kan ANSI VI -niveau bereiken;
Electric Actuator: geïntegreerde motor, versnellingsbak en besturingsmodule, ondersteuning 4 ~ 20MA signaalingang, geschikt voor explosieverdichte omgeving en afstandsbediening.
Werkprincipe
Drive -mechanisme: na ontvangst van het besturingssignaal drijft de motor het versnellingsbak/wormtransmissiemechanisme om het rotatiekoppel naar de klepsteel te verzenden, waardoor de bal 90 graden drijft; Flow Control: Wanneer het kogelgat is uitgelijnd met de pijp, is het volledig open (debiet bereikt 100%) en wanneer het verticaal is, is het volledig gesloten (nullekkage). De V-vormige snijbal ondersteunt ± 2% precisie lineaire aanpassing; Signal Feedback: de ingebouwde potentiometer of encoder geeft realtime feedback over de klepopening en is gekoppeld aan het PLC/DCS-systeem om controle te bereiken.
Motorbediende kogelventielspecificatie
|
Garantie |
3 jaar |
|
Type |
Kogelkleppen, elektrische klep |
|
Aangepaste ondersteuning |
OEM, ODM |
|
Merknaam |
Knijper |
|
Stroom |
Elektrisch |
|
Media |
Water |
|
Poortgrootte |
DN20, neem contact met ons op |
|
Productnaam |
Gemotoriseerde kogelventiel |
Motorbediende kogelventiel
Toepassingen
Petrochemical Industry
Scenario: olieproductpijpleidingen, reactor medium schakelen;
Functie: Corrosiebestendige materialen weerstaan sulfide-erosie en brandwerend ontwerp zorgt voor de veiligheid op hoge temperatuur.
-elektrisch vermogen en metallurgie
Scenario: ketelwatertoevoersysteem, pijpleiding van kolenpoeder van de hoogovenpoeder;
Functie: Harde afdichtingstructuur is bestand tegen aserosie en ondersteunt frequent opening en sluiting (leven groter dan of gelijk aan 100, 000 maal).
Heating, ventilatie en airconditioning (HVAC)
Scenario: gekoelde watercirculatie, koeltorenstroomregeling;
Functie: elektrische regulerende kleppen bereiken precieze temperatuurregeling (± 0. 5 graden).
Veel voorkomende problemen en tegenmaatregelen
Seal Failure: Deeltjesmedia veroorzaken slijtage van de klepstoel en het afdichtoppervlak moet regelmatig worden gecontroleerd en een veercompensatieontwerp moet worden geselecteerd;
Operation jamming: vet stolt bij lage temperaturen, en het wordt aanbevolen om een speciaal smeermiddel met lage temperatuur of een klepdekselstructuur met lange nek te gebruiken;
Signal Interference: sterke elektromagnetische omgeving beschermen de kabel en het gebruik van optische vezelcommunicatiemodules verbetert de anti-interferentiemogelijkheden
