Lage drukklep Beschrijving
Lagedrukkogelventiel is een roterende klep met een nominale druk van minder dan of gelijk aan 1,6 MPa. De kerncomponenten omvatten ball, klepstam, klepstoel en afdichtring. De snelle afsluiting en stroomregeling van pijpleidingsmedia kan worden bereikt door de bal 90 graden te roteren.
Typische structuur:
Ball: een bolvormige klepkern met een cirkelvormige door gat, meestal gemaakt van roestvrij staal of koolstofstaalcoating, geschikt voor corrosieve media;
Valf stoelafdichting: PTFE of metalen harde afdichting wordt gebruikt, de leksnelheid is kleiner dan of gelijk aan ISO 5208 Klasse B -standaard en het afdichtoppervlak wordt geïsoleerd van het medium wanneer gesloten om erosie te voorkomen;
Connection -methode: flens, thread of wafer type, compacte structuur en lichtgewicht.
Werkprincipe
Opening en sluitende actie:
De roterende klepstam drijft de bal aan om 90 graden rond de as te roteren. Het is volledig open wanneer het doorsnijgat is uitgelijnd met de pijp en volledig gesloten wanneer verticaal. Het operationele koppel is klein en de opening en sluiting zijn snel;
Fluid kenmerken :
Het stroomkanaal is onbelemmerd in de volledig open toestand, de vloeistofweerstand is klein en het drukverlies is laag (ongeveer 1/3 van de vlinderklep);
Toepasselijk temperatuurbereik -30 graad ~ 180 graden , speciale afdichtmaterialen moeten worden geselecteerd voor scènes met een hoge of lage temperatuur.
Lage drukklepspecificatie
|
Sollicitatie
|
olie- en gas-, olie- en gasindustrie, Petrochemische, chemische verwerking, geneesmiddelen, voedsel en drank, waterbehandeling en meer.
|
|
Poortgrootte
|
DN8 ~ 1200mm
|
|
Garantie
|
24 maanden
|
|
Plaats van herkomst
|
Henan, China
|
|
Stroom
|
Pneumatisch
|
|
Temperatuur van media
|
Normale temperatuur, hoge temperatuur, lage temperatuur
|
|
Merknaam
|
Knijper
|
|
Structuur
|
BAL
|
|
Media
|
olie en gas, stoom, water.chemisch etc.
|
|
Aangepaste ondersteuning
|
OEM, ODM, OBM
|
|
Lichaamsmateriaal
|
Gesmede koolstofstaal, gesmede CF8/CF8M roestvrij staal
|
|
Kogelmateriaal
|
Gesmede koolstofstaal, gesmede CF8/CF8M roestvrij staal
|
|
Stengelmateriaal
|
Gesmeed roestvrij staal, enz.
|
|
Stoelmateriaal
|
PTFE of metalen afdichting met stelliet, wolfraamcarbide
|
|
Eindverbinding
|
Flens, gelast, socket las en schroefdraad
|
|
Ontwerpstandaard
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certificeringen
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Moq
|
1 eenheid
|

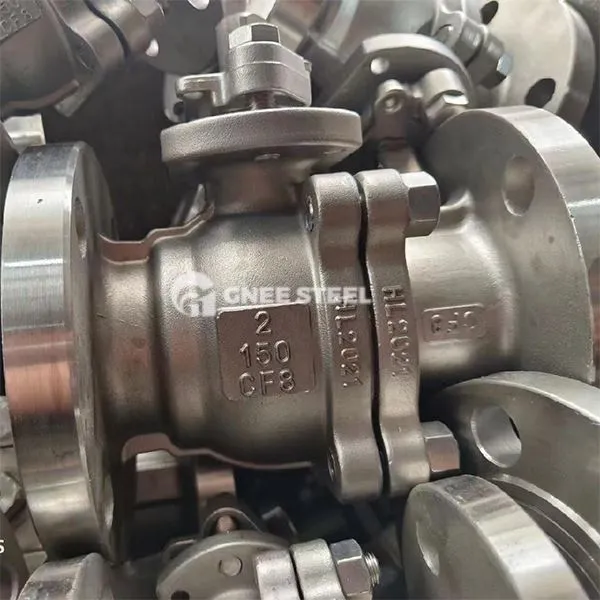

lagedruk kogelklep
Toepassingen
Petrochemical Industry: het afsnijden van ruwe olie en aardgaspijpleidingen en het regelen van procesmedia zoals ethyleen en propyleen; Food en Pharmaceuticals: transport van sanitaire vloeistoffen zoals melk en sap, en de materialen voldoen aan de FDA -normen; Elektrische stroom en omgevingsbescherming: stroomregeling in stoomsystemen, koelwaterpijpleidingen en rioleringsbehandeling; Industrial General: lagedrukpijpleidingregeling van niet-corrosieve media zoals water, lucht en olie.
Belangrijkste punten voor selectie en onderhoud Selectieparameters Pressure Level: conventioneel aangepast aan PN1. 0 ~ 1,6 MPa, metalen harde afdichtingstructuur is vereist voor hogedrukvereisten; Media matching: fluorklepstoelen worden geselecteerd voor sterk corrosieve media, en keramische coatings van zirkoniumoxide worden geselecteerd voor hoge temperatuuromstandigheden; Drive-modus: pneumatische of elektrische modellen hebben de voorkeur voor hoogfrequente bedieningsscenario's om handmatige interventie te verminderen.
onderhoudsspecificaties
Installatie -eisen: flens centreerafwijking kleiner dan of gelijk aan 0. 5 mm om lekkage veroorzaakt door ongelijke kracht op het afdichtoppervlak te voorkomen;
Periodieke inspectie : Checkklep -stoel slijtage en klepstamsmeerstatus om de 6 maanden, ingekort tot 3 maanden in een hoge temperatuuromgeving;
Emergency Treatment: Wanneer de afdichting mislukt, kan het afdichtingsvet worden toegevoegd via de vetinjectieklep om de afdichtingsprestaties tijdelijk te herstellen
