Het openende en sluitende element van de hogedruk cryogene kogelkraan is een kogel, waarbij de kogel 90 graden rond de as van de klepsteel draait om het doel van openen en sluiten te bereiken. Hogedruk cryogene kogelkraan heeft een tweerichtingsafdichting, goede afdichtingsprestaties, lage stromingsweerstand, compacte structuur, eenvoudig te bedienen enzovoort. Pijpleiding wordt voornamelijk gebruikt om de richting van de mediastroom af te sluiten, te verdelen en te veranderen, ontworpen als een "V"-vormige opening van de kogelkraan heeft ook een goede stromingsregelfunctie.
Hogetemperatuur-lagetemperatuurkogelkranen hebben dubbele zittingen, de klepholte vormt een gesloten ruimte wanneer de klep gesloten is, om hogetemperatuur-lagetemperatuurkogelkranen overdruk in de klepholte te voorkomen, worden de volgende twee manieren meestal gebruikt om de functie van de klepholte-drukontlasting te bereiken: ① in de kogel op weg om de drukontlastingsgaten te openen, de richting van de drukontlasting in de opening van het drukontlastingsgat aan de zijkant van de drukontlastingsgaten; ② door het ontwerp van de drukontlastingsklepzitting om de drukontlasting van de klepholte te realiseren, kan de richting van de overdrukklep de richting van de stroomopwaartse zitting of de stroomafwaartse zittingrichting zijn. De richting van de drukontlasting kan in de stroomopwaartse zittingrichting of in de stroomafwaartse zittingrichting zijn. Voor cryogene kogelkranen met drukontlastingsgaten in de bol is het onmogelijk om te voldoen aan de vereisten van tweerichtingsafdichting en kan alleen eenrichtingsafdichting worden gerealiseerd, wanneer de klep gesloten is, is de drukdragende (afdichtings) richting van de klep tegengesteld aan de richting van de drukontlasting, dus cryogene kogelkranen moeten worden gesloten volgens de richting van de drukdragende richting om de installatierichting te bepalen. Bovendien heeft de cryogene kogelkraan een verlengde kapstructuur met een druppelschijf.
Cryogene kogelkraan specificatie
Grootte: 2"-24"
Materiaal: roestvrij staal, CF8, CF8M, CF3, CF3M, 304, 316, 304L, 316L, WCB, LCC
Materiaal zitting: Co-based legering, Ni-base legering, wolfraamcarbide en chroomcarbide
Druk: PN16-PN110, 150LB-600LB
Beschikbare aansluitingen: geflensd, SW, BW, geklemd
Poort: Volledige poort / Verminderde poort
Bediening: Handmatig, Pneumatisch, Elektrisch
Geschikt medium: zware deeltjesmedia, corrosieve media
Toepassingen: Petrochemische industrie, olievelden, metallurgie, steenkoolchemische industrie, elektriciteitscentrales, zonne-energie-industrie, papierindustrie, farmaceutische industrie, mijnbouw, enz.
Ontwerpstandaard: API 6D
Inspectie en testen: API 598

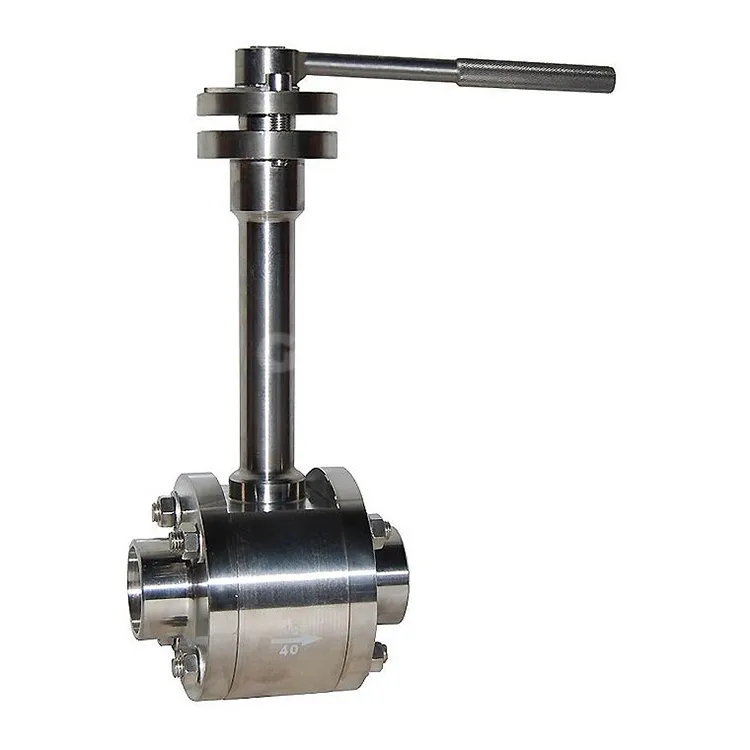

hoge druk cryogene kogelkraan
