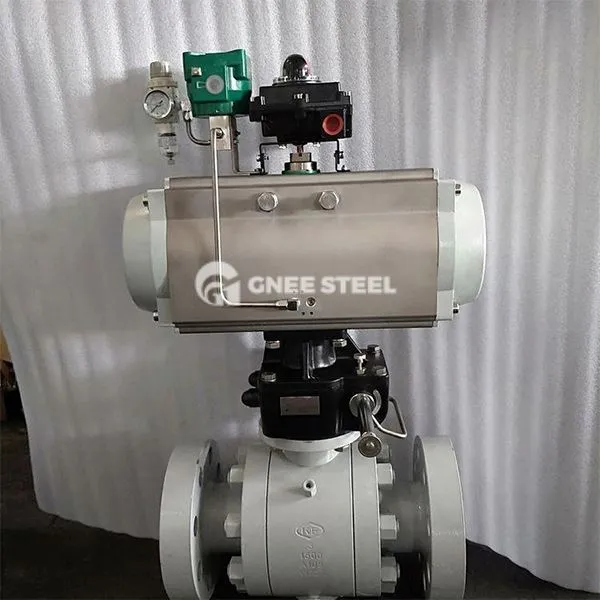

Hogedruk2- manierenKogelkleppen beschrijving
Hoge drukballaklep is speciaal ontworpen voor hogedruk medium controle. Het neemt een tweedelig kleplichaam aan (hoofdkleplichaam + hulpkleplichaam) en een flensaansluitingsstructuur. Het medium wordt geopend en gesloten of de stroomrichting wordt geregeld door de bal 9 0 te draaien. Het is geschikt voor klasse 150 ~ 2500lb (PN1.0 ~ PN420) hogedrukscenario's.
De kernstructuur omvat:
Split kleplichaam: de hoofd- en hulpkleplichamen zijn verbonden door bouten of flenzen, wat handig is voor het onderhoud van demontage en afdichtingsvervanging;
Floating/Fixed Ball Design:
Floating Ball: de middelgrote druk duwt de bal om de afdichtring te drukken, die geschikt is voor middelgrote en lage druk (minder dan of gelijk aan PN25);
Fixed Ball: de bal wordt bevestigd door de bovenste en onderste klepstengels en de klepstoel is drijvend afgesloten, wat geschikt is voor ultrahoge druk (groter dan of gelijk aan PN420);
-SEALENDE FORM: Carbide -afdichting (temperatuurbestendig tot 425 graden), PTFE zachte afdichting (minder dan of gelijk aan 180 graden), het lekniveau bereikt ANSI VI -niveau.
Hogedruk2- manierenKogelkleppen specificatie
|
DN |
DN15 ~ 200 mm |
|
Nominale druk |
1.6 ~ 42MPa (andere drukstandaard, geef aan bij het bestellen) |
|
Lichaamsmateriaal |
WCB (C), SS304 (P), SS316 (R) |
|
Afdichtmateriaal |
PTFE (F), PPL (PPL), Metal Hard (H), harde legering (Y) |
|
Medium temp. |
W2: -20 ~ 150 graden w3: -20 ~ 250 graden w4: -29 ~ 425 graad |
|
Verbindingsmodus |
Flens, kontlas, vrouwelijke draad |
|
Pneumatische aandrijving |
JLAT -serie, Jlaw -serie, LMPorted Actuator -serie |
|
Actiemodus |
Dubbelwerkend, enkel acteren normaal gesloten, single acteren normaal geopend |
|
Elektrische actuator |
JLA -serie, JLB -serie, LMPorted Actuator -serie |
|
Controlemodus |
Standaardschakelaartype, lntegral reguleringstype, integrale schakelaartype, veldbustype |
Hogedruk2- manierenKogelkleppen
Toepassing- en modelvoorbeelden
Petrochemisch: controle op hoge temperatuur en hogedrukolie en zuren (zoals Q41F -16 P roestvrijstalen kogelventiel); Energie en kracht: stoompijpleidingen en ketelsystemen (zoals BKH-serie pneumatische hogedrukkokerkleppen); Hydraulisch systeem: schakelschakeling van hydraulische oliecircuit (zoals KHB-type hogedruk koolstofstalen kogelventiel); Speciale media: corrosieve gassen (zoals 316L roestvrij staal + carbide afdichtingscombinatie).
Selectie- en installatiepunten
Selectieaanbevelingen: Hoge drukscenario's: prioriteit geven aan een vaste balstructuur + carbide afdichting, geschikt voor frequente opening en afsluiting en impactbelastingen; Corrosive Media: selecteer 316/316L roestvrijstalen kleplichaam of nikkel-vergulde oppervlak; Flange standaard: match pipeline flensspecificaties (zoals ASME B16.5, HG/T20592). Installatiespecificaties:
De flensbouten moeten symmetrisch worden vastgedraaid om vervorming van het kleplichaam en lekkage te voorkomen;
De werkruimte van de klepstam (groter dan of gelijk aan 90 graden) moet worden gereserveerd en de pneumatische/elektrische actuator moet worden uitgerust met een limietschakelaar.
