Kogelkranen en schuifafsluiters zijn hetzelfde type kleppen. Het verschil is dat het sluitelement een bol is. De bol draait rond de middellijn van het kleplichaam om te openen en te sluiten. De flenskogelkraan standaard GB/T21465-2008 "Valve Terminology" wordt gedefinieerd als een klep waarbij de openende en sluitende delen (kogel) worden aangedreven door de klepsteel en roteren rond de as van de klepsteel.
Kogelkraanflenstype Specificatie
|
Maatbereik
|
1/2" tot 6" |
|
Materiaal
|
SS316 Gegoten staal |
|
Werkdruk
|
10kg/cm² |
|
Flensverbindingen
|
ANSI 150# / 300# JIS 10K PN10 / PN16 |
|
Materiaal kleplichaam
|
Gegoten staal A216 WCB SS316 / CF8M |
|
Toepasselijk medium
|
Algemene olie-, gas- en watertoepassingen |
Materialen voor flenskleppen
| Item | Beschrijving | Materiaal |
|---|---|---|
| 1 | Lichaam | ASTM A351-CF8M |
| 2 | Kap | ASTM A351-CF8M |
| 3 | Bal | ASTM A351-CF8M |
| 4 | Kogelzitting | TFM 1600 |
| 5 | Lichaamsafdichting | PTFE |
| 6 | Stuwkracht wasmachine | PTFE |
| 7 | Inpakken | PTFE |
| 8 | Stang | ASTM A276-316 |
| 9 | Wartelmoer | AISI304 |
| 10 | Stoppen | AISI304 |
| 11 | Hendel | AISI304 |
| 12 | Handvat mouw | PVC |
| 13 | Stammoer | AISI304 |
| 14 | Veerring | AISI304 |
| 15 | Bout | AISI304 |
| 16 | Klier | AISI304 |
| 17 | Stop | AISI304 |
| 18 | Borgringen voor as | AISI304 |
| 19 | Stalen buis | AISI304 |
| 20 | Moersleutelblok | AISI304 |
| 21 | Bout | AISI304 |
Wat zijn de structurele kenmerken van flenskogelkranen?
Kenmerken van de flenskogelklepstructuur:
1, openen en sluiten zonder wrijving
Deze eigenschap lost volledig het probleem op van traditionele kleppen die de afdichting beïnvloeden als gevolg van onderlinge wrijving tussen afdichtingsoppervlakken.
2, Bovenop gemonteerde structuur
De klep die op de pijpleiding is geïnstalleerd, kan direct online worden geïnspecteerd en onderhouden, kan de apparaatstop effectief verminderen en de kosten verlagen.
3, ontwerp met enkele klepzitting
Elimineer het probleem dat het medium in de holte van de klep de gebruiksveiligheid beïnvloedt als gevolg van abnormale druk.
4, ontwerp met laag koppel
Speciaal structureel ontwerp van de klepsteel, alleen met een klein handwiel kan de klep gemakkelijk worden geopend en gesloten.
5, wigafdichtingsstructuur
De klep is afhankelijk van de mechanische kracht die wordt geleverd door de klepsteel, de kogelwigdruk op de klepzitting en de afdichting, zodat de afdichting van de klep niet onderhevig is aan veranderingen in het drukverschil in de pijpleiding, onder verschillende bedrijfsomstandigheden, afdichtingsprestaties zijn betrouwbaar gegarandeerd.
6, zelfreinigende structuur van afdichtingsoppervlak
Wanneer de kogel van de zitting wordt weggekanteld, stroomt de vloeistof in de pijpleiding gelijkmatig over 360 graden langs het afdichtingsoppervlak van de kogel, waardoor niet alleen het plaatselijke schuren van de klepzitting door de hogesnelheidsvloeistof wordt geëlimineerd, maar ook wordt weggespoeld de ophoping op het afdichtingsoppervlak om het doel van zelfreiniging te bereiken.

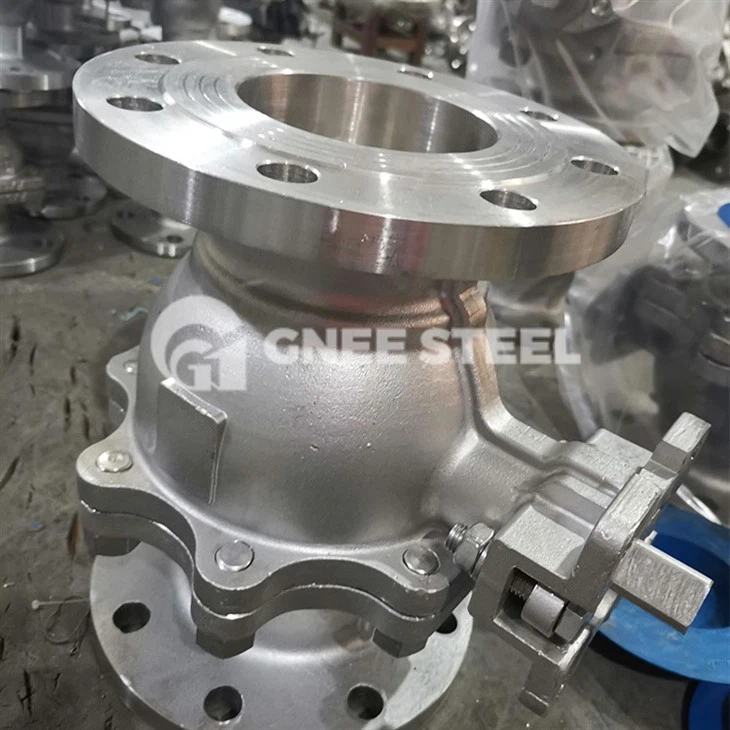

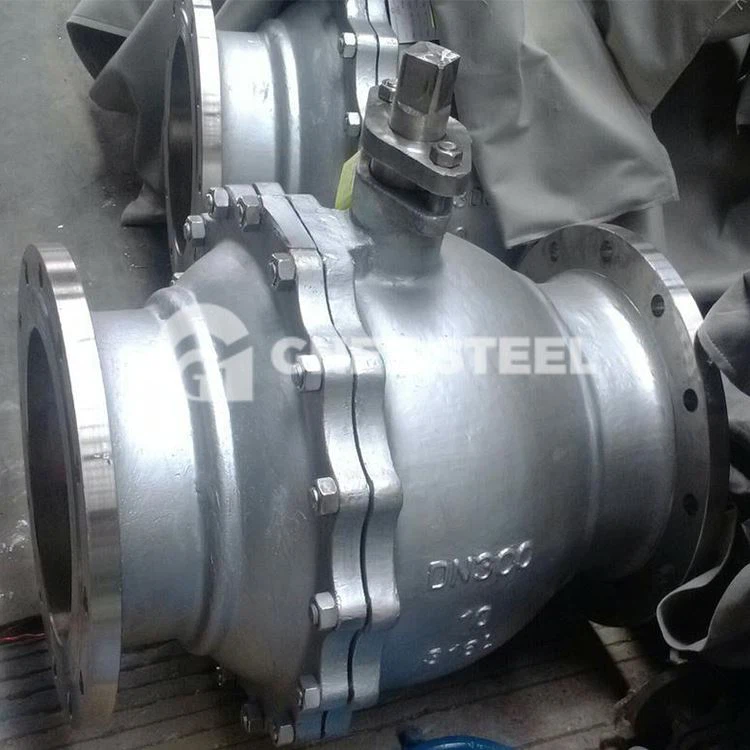

Kogelkranendetail
Leverancier van koolstofstalen flenskogelkranen-GNEE Show
