Elektrisch bediende kogelventielbeschrijving
Een elektrische kogelventiel is een geautomatiseerde klep die de bal drijft om door een elektrische actuator te roteren om de stroom van pijpleidingmedia af te snijden, aan te sluiten of aan te passen. De kernfuncties omvatten de afstandsbediening van de stroomrichting van het medium, precieze stroomaanpassing (zoals de lineaire aanpassingskenmerken van de V-type kogelventiel) en het aanpassen aan de openings- en sluitingsvereisten van verschillende werkomstandigheden (hoge druk, hoge temperatuur, corrosieve media).
2. Kerncompositie
Elektrische actuator:
Geïntegreerd motor-, reductieapparaat en intelligent besturingssysteem, ondersteuningsschakelaarsignaal (zoals 24V DC) of analoog signaal (4-20 MA) om de klepsteel te stimuleren om te roteren.
Sommige modellen zijn uitgerust met permanente magneet synchrone motor- en hoek feedback -apparaat om 0 te bereiken. 05 Second snelle reactie en precieze regeling van de kleppositie.
Vals body:
Vals body: Gemaakt van roestvrij staal, gegoten staal of plastic, de structuur is verdeeld in flenstype, wafertype of schroefdraadverbinding en de diameter dekt DN15 ~ 250 mm.
Ball: de standaardbal is een ontwerp met volledige diameter (vloeistofweerstand ligt dicht bij een rechte pijp), en de V-type bal bereikt de stroomverhouding aanpassing door speciale slots.
SEALENDE COMPONENTEN:
PTFE zachte afdichting of metalen harde afdichting (zoals gelaste carbideklepstoel), drukbereik van vacuüm tot 6,4 MPa, temperatuurweerstand -30 graad ~ 450 graden.
Gepatenteerde technologie (zoals compressiestructuur van rubberen afdichting) kan voorkomen dat het medium in de opening tussen de bal en de klepbehuizing doordringt, waardoor de levensduur van de services wordt verlengd
Elektrisch bediende kogelventielspecificatie
|
Niet KLOPPEN |
DN50 ~ 500 mm (andere poortgrootte, geef aan bij het bestellen) |
|
Nominale druk |
1. 0 ~ 1.6mpa (andere drukstandaard, geef aan bij het bestellen) |
|
Lichaamsmateriaal |
Ductile ijzer (Q), WCB (C), SS304 (P) |
|
Afdichtmateriaal |
NBR (X1), NR (x2), EPDM (x3), FPM (x4) |
|
Gemiddelde temp. |
W1: -20 ~ 80 graden, w2: -20 ~ 150 graad |
|
Verbindingsmodus |
Flens, wafel |
|
Pneumatische aandrijving |
JLAT -serie, Jlaw -serie, JLGT -serie, geïmporteerde actuatorreeks |
|
Actiemodus |
Dubbelwerkend, enkel acteren normaal gesloten, single acteren normaal geopend |
|
Elektrische actuator |
JLA -serie, JLB -serie, LMPorted Actuator -serie |
|
Controlemodus |
Standaardschakelaartype, integraal regulatietype, integrale schakelaartype, veldbustype |

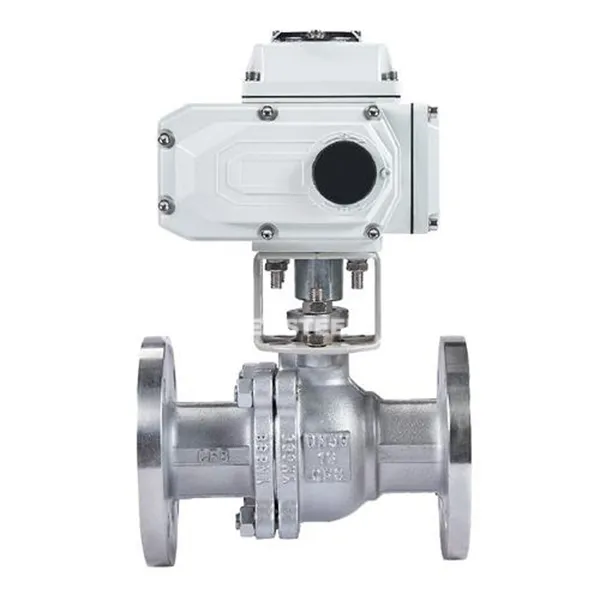

Elektrisch bediende kogelventiel
Toepassingen
Chemische en energie:
Stoomregeling op hoge temperatuur: 450 graden hard afgedichte kogelkleppen worden gebruikt voor gesmolten zoutpijpleidingen of reactorwarmte medium schakeling.
Corrosief mediabeheer: plastic kleplichamen (zoals PTFE) zijn geschikt voor sterke zuur- en alkali -afgiftesystemen.
Waterbehandeling en milieubescherming:
Precisiedosering: V-type kogelkleppen verminderen het afval van het medicijn door lineaire stroomregeling.
Voedsel en geneesmiddelen:
Aseptische productie: spiegel gepolijste kleplichaam en geen dode hoekontwerp voldoet aan GMP -hygiëne -normen.
Lucht- en ruimtevaart:
Lichtgewicht en betrouwbaarheid: miniatuurbalkleppen (diameter kleiner dan of gelijk aan DN15) worden gebruikt in brandstof- of hydraulische systemen en kunnen extreme trillingen en temperatuurverschillen weerstaan.
