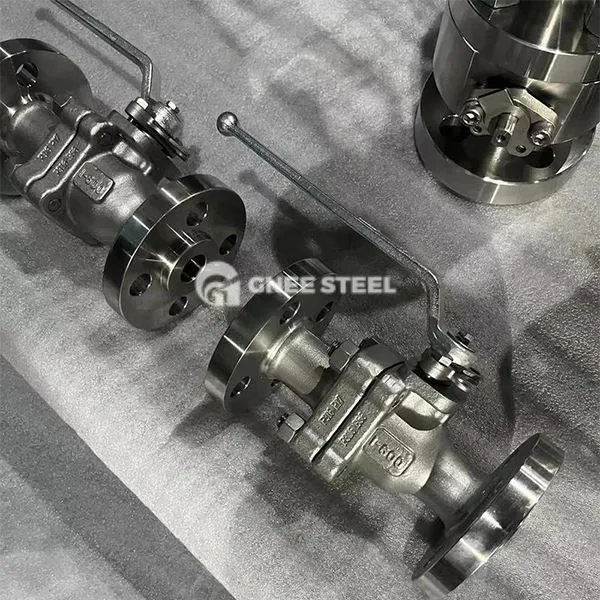

Gietbalklep
Beschrijving
Cast Ball -klep is een type kogelventiel met een kleplichaam gemaakt door het gieten als de kern. De kleplichaam is voornamelijk gemaakt van gietijzer of gegoten staal. Het is geschikt voor pijplijnsystemen voor gemiddelde en lage druk. De stroom van medium kan worden geregeld of afgesneden door de bal te roteren.
Structurele compositie
De kerncomponenten van Cast Ball -klep zijn:
Vals body: de hoofdstructuur, die de druk van het medium draagt. Het materiaal is meestal grijs gietijzer, ductiel ijzer of gegoten staal.
Ball: het kernopenings- en slotgedeelte, het oppervlak kan worden gechroomd om de slijtvastheid te verbeteren en de middelgrote stroom wordt geregeld door rotatie.
Valsstam: verbindt de bal en het bedieningsmechanisme, en het materiaal is meestal gietijzer of roestvrij staal.
SEAL: PTFE (polytetrluorethyleen) of metalen afdichting wordt gebruikt om nullekkage te garanderen.
Vals -stoel: zwevend of vast ontwerp, aangedreven door middelgrote druk om afdichtingen te bereiken.
Drive -mechanisme: handleiding (handvat) of automatisch (actuator), klein bedrijfskoppel, 90 graden rotatie kan worden geopend en gesloten.
Verpakking: flexibel grafiet en andere materialen om de afdichting van de klepstam te garanderen.
Specificatie van de kogelventiel gieten
|
item
|
ventiel
|
|
Sollicitatie
|
olie en gas
|
|
Poortgrootte
|
Dn 10- dn2000
|
|
Garantie
|
24 maanden
|
|
Plaats van herkomst
|
Henan, China
|
|
Modelnummer
|
Wbv -18
|
|
Stroom
|
Elektrisch, pneumatisch, handmatig, hydraulisch
|
|
Temperatuur van media
|
Hoge temperatuur, lage temperatuur, gemiddelde temperatuur, normale temperatuur
|
|
Merknaam
|
Knijper
|
|
Structuur
|
BAL
|
|
Media
|
gas, olie etc.
|
|
Aangepaste ondersteuning
|
OEM, ODM, OBM
|
|
Lichaamsmateriaal
|
WCB koolstofstaal, CF8/CF8M roestvrij staal of legeringsstaal
|
|
Kogelmateriaal
|
Roestvrij staal, legeringsstaal
|
|
Stengelmateriaal
|
Roestvrij staal
|
|
Stoelmateriaal
|
PTFE of metalen afdichting met stelliet, wolfraamcarbide
|
|
Eindverbinding
|
Butt las, socket las
|
|
Ontwerpstandaard
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certificeringen
|
API 6D, API 607, API 598, ANSI/ASME B16.34, ETC
|
|
Moq
|
1 eenheid
|
Gietbalklep
Redenen om te kiezen voor casting in plaats van te smeden
- Kostenvoordeel: het gietproces heeft een hoog gebruik van materiaal, is geschikt voor massaproductie en is goedkoper dan smeden.
- Structureel aanpassingsvermogen: gieting kan kleplichamen produceren met complexe vormen om te voldoen aan de prestatievereisten van medium- en lage druksystemen.
- Performance matching: de sterkte van gietijzer/gegoten staal is voldoende om het hoofd te bieden aan middellange en lage drukscenario's, zonder de hoge kosten van smeed.
- Corrosie Resistance: de corrosieweerstand van het gegoten kleplichaam kan worden verbeterd door de coatingbehandeling, die aan de meeste industriële scenario's voldoen.
- Easy Maintenance: De gegoten kogelventiel heeft een eenvoudige structuur, de afdichtring is gemakkelijk te vervangen en de onderhoudskosten zijn laag.
