ASTM A182 Drijvende balklep Beschrijving
ASTM A182 Drijvende kogelventiel is een industriële klep gemaakt van duplex roestvrijstalen smeedstukken. De kern ligt in de toepassing van ASTM A182 F60 (UNS S32205) materiaal. Het volgende is een gedetailleerde analyse:
Structurele compositie
Kerncomponenten
Kleplichaam en bal: gemaakt van ASTM A182 F60 -GEEN (22% chroom, 5% nikkel, 3% molybdeen, 0,17% stikstof), het ferriet- en Austeniet -duplexstructuur zijn elk goed voor 50%, rekening houdend met hoge sterkte en corrosiebestendigheid.
Klepstoel: zachte afdichting (PTFE of fluorubber) of metalen harde afdichting (overlay stellietlegering), geschikt voor corrosieve media of vloeistoffen die deeltjes bevatten.
Klepstam: duplex staal van hetzelfde materiaal, met anti-vliegende schouderstructuur (hoge druk anti-slipontwerp).
Veiligheidsontwerp
Brandwelijke structuur: de metalen afdichting wordt automatisch van kracht nadat de zachte afdichting is opgebrand.
Antistatisch apparaat: het kan de statische elektriciteit exporteren die wordt gegenereerd door de rotatie van de bal (noodzakelijk voor brandbare media).
Double-line afdichtingsklep Seat: Lage wrijvingsontwerp, het verminderen van het operationele koppel.
ASTM A182 Drijvende kogelventielspecificatie
| Parameter | Generale specificaties | Extreme -uitbreiding |
|---|---|---|
| Kaliber | DN15 - DN150(1/2"–6") | Kan worden aangepast tot dn300 (12 ") |
| Drukniveau | Klasse 150 - Klasse 900 | Speciale ontwerpen tot klasse 2500 |
| Verbinding | Flens (ANSI B16.5), thread (NPT), lassen | - |
| Temperatuurbereik | -29 graad tot +260 diploma | Harde afdichting limiet tot 550 graden |

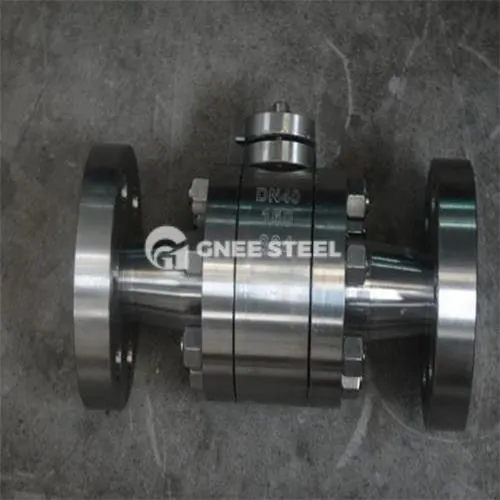

ASTM A182 zwevende kogelventiel
Voordelen
Super corrosiebestendigheid: hoog chroom-molybdeengehalte en stikstofversterking, pre-waarde van 35, betere weerstand tegen chloride-ionen put/spanningscorrosie dan austenitisch roestvrij staal.
Erosie en slijtvastheid: duplex staal heeft een hoge hardheid (HRC groter dan of gelijk aan 30) en kan de impact van high-speed vloeistof met modder en zand weerstaan.
Betreffende bidirectionele afdichting: de middelgrote druk duwt de zwevende bal om de stoel van de uitlaatklep te drukken, en het lekkageniveau bereikt ISO 5208 A -niveau.
Low stroomweerstand en energiebesparing: full-boring ontwerp, de vloeistofweerstand ligt dicht bij die van een rechte pijp.
Hoge veiligheid: het brandwerende en antistatische ontwerp heeft API 607/6FA-certificering doorstaan.
Toepassingen
Extreme corrosieve omgeving
Zwavelhoudende ruwe olie in raffinaderijen, sterk zuur (zoutzuur, zwavelzuur) transport in chemische planten.
Zeewater ontziltingssysteem, hoge zoutsprayomgeving van offshore -platforms.
Hoge druk onzuiver medium
Zandbevattende vloeistof in olie- en gasveldpijpleidingen, kolenchemische slurrycontrole.
Gypsum slurry cutoff in desulfurisatiesysteem van de elektriciteitscentrale.
Safety-gevoelige scenario's
LNG opslag en transport op lage temperatuur (vereist een diepe koude behandeling van materialen).
Ontvlambare en explosieve media (zoals aardgas, propaan) pijpleidingen.
